CRNE 32-4 A-F-G-E-HQQE

Заказать

Данные каталога CRNE 32-4 A-F-G-E-HQQE

Наименование продукцииCRNE 32-4 A-F-G-E-HQQE A-F-G-E HQQE
Производственный номер96122679
EAN номер5700396687230

Описание CRNE 32-4 A-F-G-E-HQQE

CRNE 32-4 A-F-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4401. -Установочная длина уплотнения в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтDIN.

Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу, разности давления или требуемой температуре.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА,

Основные данные CRNE 32-4 A-F-G-E-HQQE

Частота вращения2919 об/м
Номинальная подача30 м3
Номинальный напор59.1 м
Рабочие колеса4
Уплотнение валаHQQE
Ступени4
Исполнение насосаA
МодельA

Изображение CRNE 32-4 A-F-G-E-HQQE

Изображение насосов CRNE 32-4 A-F-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

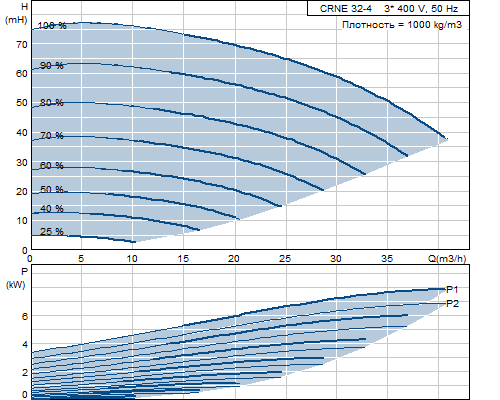

Кривая характеристики CRNE 32-4 A-F-G-E-HQQE

Кривая характеристики насосов CRNE 32-4 A-F-G-E-HQQE

Жидкость CRNE 32-4 A-F-G-E-HQQE

Диапазон температур жидкости-40 .. 120 °C

Материалы CRNE 32-4 A-F-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRNE 32-4 A-F-G-E-HQQE

Тип электродвигателя132SB
Класс энергоэффективности1
Номинальная мощность - P27.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток14,8-11,6 A
Cos фи - характеристика мощности0,94-0,95
Номинальная скорость480-3500 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85757522

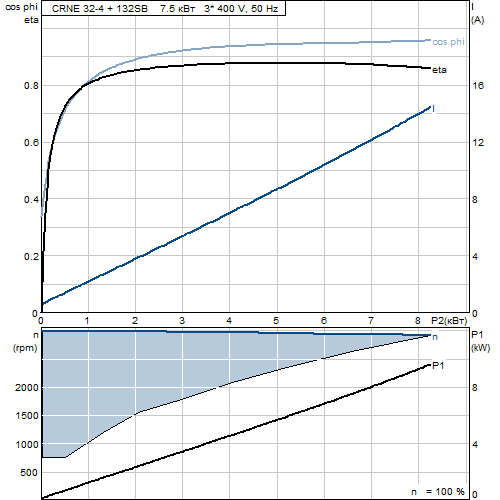

Характеристика двигателя CRNE 32-4 A-F-G-E-HQQE

Характеристика двигателя насосов CRNE 32-4 A-F-G-E-HQQE

Монтаж CRNE 32-4 A-F-G-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре16 бар / 120 °C
16 / -40 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 65
Допустимое давлениеPN 16 / PN 25 / PN 40
Размер фланца электродвигателяFF265

Другое CRNE 32-4 A-F-G-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес112 кг
Полный вес135 кг
Объем упаковки0.321 м3
№ структурного файла95139496

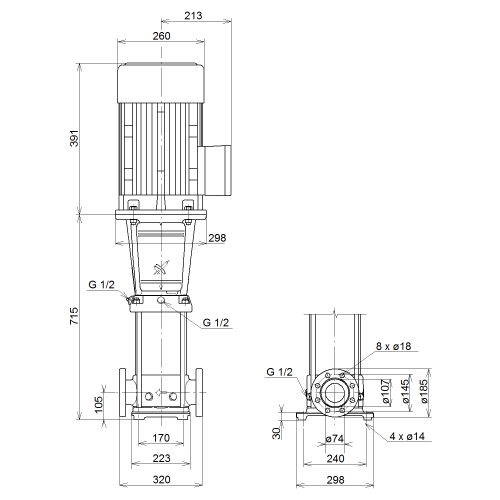

Габаритный чертеж CRNE 32-4 A-F-G-E-HQQE

Габаритный чертеж насосов CRNE 32-4 A-F-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRNE 32-4 A-F-G-E-HQQE

Схема подключений насосов CRNE 32-4 A-F-G-E-HQQE
