CRNE 45-2 AN-F-G-E-HQQE

Заказать

Данные каталога CRNE 45-2 AN-F-G-E-HQQE

Наименование продукцииCRNE 45-2 AN-F-G-E-HQQE
Производственный номер96123445
EAN номер5700396695822

Описание CRNE 45-2 AN-F-G-E-HQQE

CRNE 45-2 AN-F-G-E-HQQE

Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Материал частей насосов контактирующих с жидкостью, высококачественная нержавеющая сталь. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью фланцев DIN. Насос оснащен асинхронным электродвигателем на лапах, с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

Основные данные CRNE 45-2 AN-F-G-E-HQQE

Частота вращения3528 об/м
Рабочие колеса2
Уплотнение валаHQQE
Допуск на рабочие хар-киISO 9906:1999 Annex A
Ступени2
Исполнение насосаAN

Изображение CRNE 45-2 AN-F-G-E-HQQE

Изображение насосов CRNE 45-2 AN-F-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

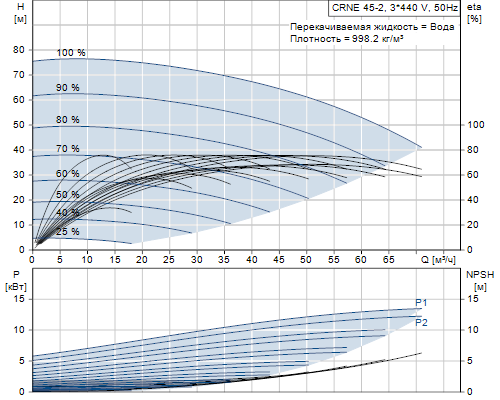

Кривая характеристики CRNE 45-2 AN-F-G-E-HQQE

Кривая характеристики насосов CRNE 45-2 AN-F-G-E-HQQE

Жидкость CRNE 45-2 AN-F-G-E-HQQE

Рабочая жидкостьВода
Диапазон температур жидкости-40 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы CRNE 45-2 AN-F-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRNE 45-2 AN-F-G-E-HQQE

Тип электродвигателя160MD
Количество полюсов2
Номинальная мощность - P215 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток30,0-26,0 A
Cos фи - характеристика мощности0,91-0,86
Номинальная скорость480-3540 об/м
Класс защиты (IEC 34-5)IP55
Класс изоляции (IEC 85)F
Номер электродвигателя85901025

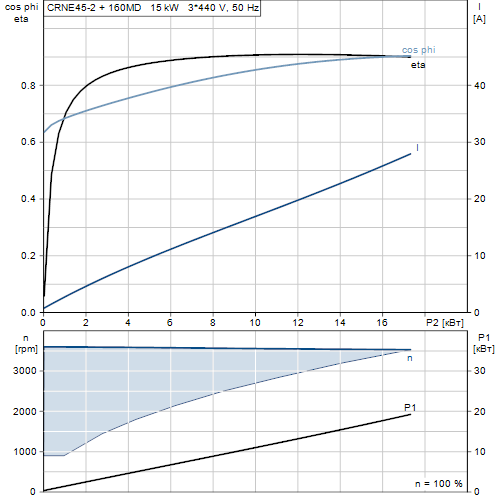

Характеристика двигателя CRNE 45-2 AN-F-G-E-HQQE

Характеристика двигателя насосов CRNE 45-2 AN-F-G-E-HQQE

Монтаж CRNE 45-2 AN-F-G-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре16 бар / 120 °C
16 бар / -40 °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 80
Допустимое давлениеPN 16
Размер фланца электродвигателяFF300

Устр-ва управл-ия CRNE 45-2 AN-F-G-E-HQQE

Датчик давленияY

Другое CRNE 45-2 AN-F-G-E-HQQE

МаркировкаGrundfos Blueflux
Мин.показ.эффективн, MEI ≥0.7
Нетто вес205 кг
Полный вес255 кг
№ структурного файла95139530

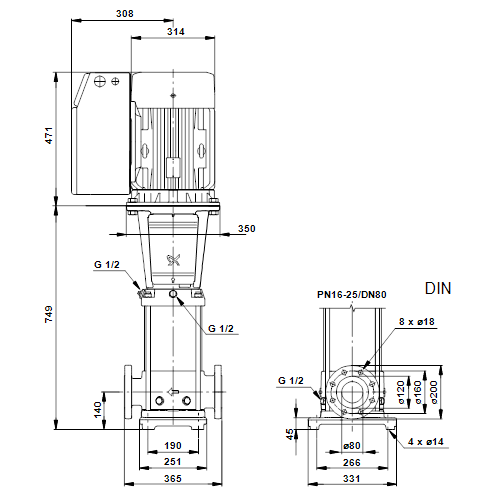

Габаритный чертеж CRNE 45-2 AN-F-G-E-HQQE

Габаритный чертеж насосов CRNE 45-2 AN-F-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRNE 45-2 AN-F-G-E-HQQE

Схема подключений насосов CRNE 45-2 AN-F-G-E-HQQE
