CRNE 5-2 AN-FGJ-G-E-HQQE

Заказать

Данные каталога CRNE 5-2 AN-FGJ-G-E-HQQE

Наименование продукцииCRNE 5-2 AN-FGJ-G-E-HQQE
Производственный номер98390170
EAN номер5711494191895

Описание CRNE 5-2 AN-FGJ-G-E-HQQE

CRNE 5-2 AN-FGJ-G-E-HQQE

Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Материал частей насосов контактирующих с жидкостью, высококачественная нержавеющая сталь. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью сочетания фланцев DIN-ANSI-JIS. Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Сочетание КПД электродвигателя с возможностью частотного регулирования превосходит КПД, определённый для двигателей класса IE4 с фиксированной скоростью согласно стандарту IEC 60034-30-1, ред. 1.

Основные данные CRNE 5-2 AN-FGJ-G-E-HQQE

Частота вращения3380 об/м
Рабочие колеса2
Уплотнение валаHQQE
Данные на фирменной табличкеCE,TR
Допуск на рабочие хар-киISO 9906:1999 Annex A
Ступени2
Исполнение насосаAN

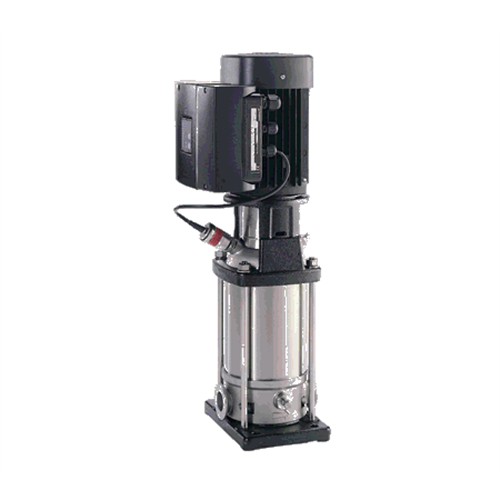

Изображение CRNE 5-2 AN-FGJ-G-E-HQQE

Изображение насосов CRNE 5-2 AN-FGJ-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

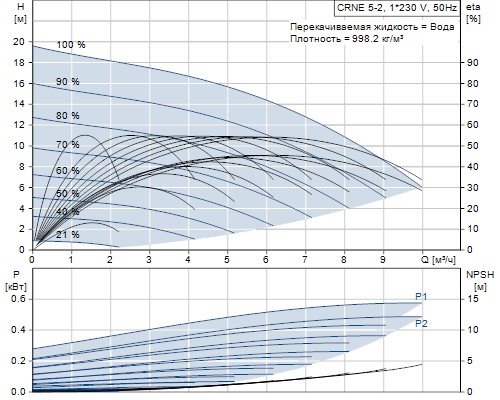

Кривая характеристики CRNE 5-2 AN-FGJ-G-E-HQQE

Кривая характеристики насосов CRNE 5-2 AN-FGJ-G-E-HQQE

Жидкость CRNE 5-2 AN-FGJ-G-E-HQQE

Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы CRNE 5-2 AN-FGJ-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
AISI 316
ASTM A 351 CF 8M
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRNE 5-2 AN-FGJ-G-E-HQQE

Тип электродвигателя71A
Номинальная мощность - P20.55 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 200-240 V
Номинальный ток3,40-2,90 A
Cos фи - характеристика мощности0,98
Номинальная скорость360-4000 об/м
Энергоэффективность84,0%
Класс защиты (IEC 34-5)IP55
Класс изоляции (IEC 85)F
Защита электродвигателяДа
Номер электродвигателя98248246

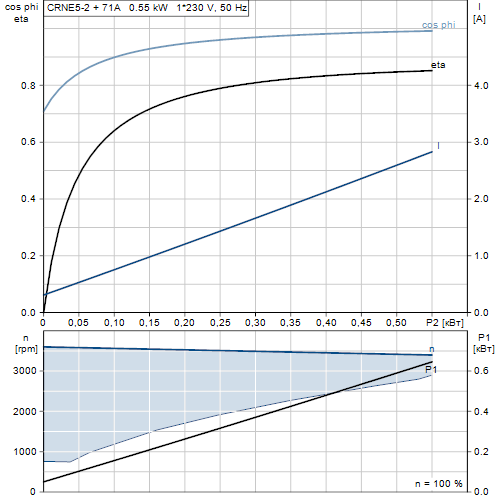

Характеристика двигателя CRNE 5-2 AN-FGJ-G-E-HQQE

Характеристика двигателя насосов CRNE 5-2 AN-FGJ-G-E-HQQE

Монтаж CRNE 5-2 AN-FGJ-G-E-HQQE

Максимальная температура окружающей среды50 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 бар / -20 °C
Стандартный фланецDIN
Код соединенияFGJ
Соединение трубDN 25 / DN 32
Допустимое давлениеPN 25
Размер фланца электродвигателяFT85

Устр-ва управл-ия CRNE 5-2 AN-FGJ-G-E-HQQE

Панель управленияHMI200 - Стандарт
Функциональный модульFM300 - Advanced (Расширенный)

Другое CRNE 5-2 AN-FGJ-G-E-HQQE

МаркировкаGrundfos Blueflux
Мин.показ.эффективн, MEI ≥0.57
№ структурного файла98499015

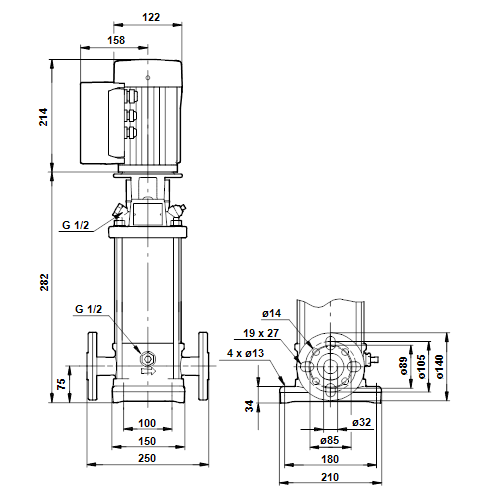

Габаритный чертеж CRNE 5-2 AN-FGJ-G-E-HQQE

Габаритный чертеж насосов CRNE 5-2 AN-FGJ-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

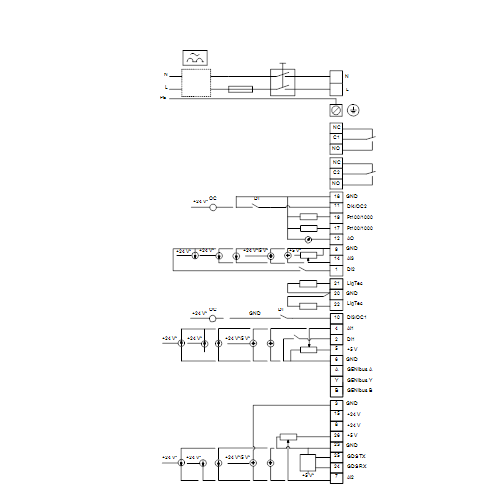

Схема подключений CRNE 5-2 AN-FGJ-G-E-HQQE

Схема подключений насосов CRNE 5-2 AN-FGJ-G-E-HQQE
