CRNE 5-8 A-FGJ-G-E-HQQE

Заказать

Данные каталога CRNE 5-8 A-FGJ-G-E-HQQE

Наименование продукцииCRNE 5-8 A-FGJ-G-E-HQQE A-FGJ-G-E HQQE
Производственный номер96518518
EAN номер5700396784731

Описание CRNE 5-8 A-FGJ-G-E-HQQE

CRNE 5-8 A-FGJ-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина уплотнения в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтDIN.

Насос с IEC-фланцевым однофазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу, разности давления или требуемой температуре.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала 0-10 В, 0(4)-20 мА,

Основные данные CRNE 5-8 A-FGJ-G-E-HQQE

Частота вращения2789 об/м
Номинальная подача5.7 м3
Номинальный напор36.1 м
Рабочие колеса8
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени8
Исполнение насосаA
МодельA

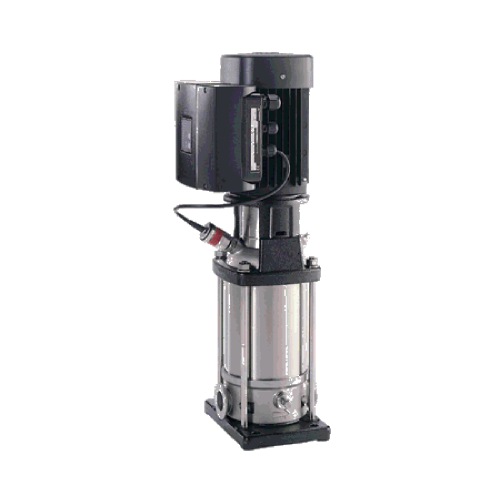

Изображение CRNE 5-8 A-FGJ-G-E-HQQE

Изображение насосов CRNE 5-8 A-FGJ-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

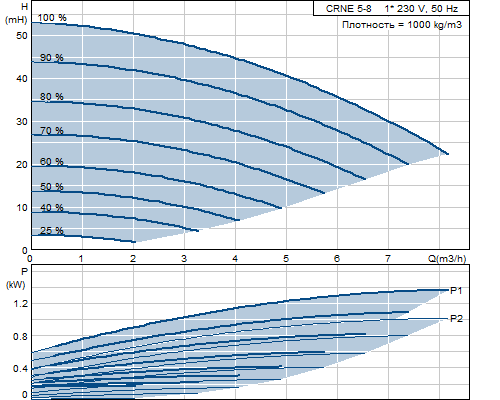

Кривая характеристики CRNE 5-8 A-FGJ-G-E-HQQE

Кривая характеристики насосов CRNE 5-8 A-FGJ-G-E-HQQE

Жидкость CRNE 5-8 A-FGJ-G-E-HQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CRNE 5-8 A-FGJ-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
AISI 316
ASTM A 351 CF 8M
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRNE 5-8 A-FGJ-G-E-HQQE

Тип электродвигателя80B
Количество полюсов2
Номинальная мощность - P21.1 кВт
Энергия (Р2), необходимая для насоса1.1 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 200-240 V
Номинальный ток8,20-6,80 A
Cos фи - характеристика мощности0,97
Номинальная скорость360-2840 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85755105

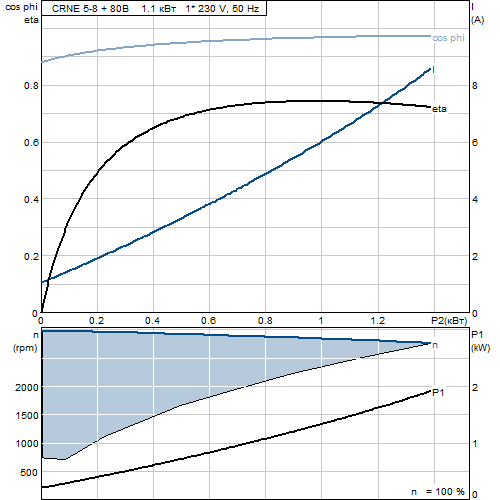

Характеристика двигателя CRNE 5-8 A-FGJ-G-E-HQQE

Характеристика двигателя насосов CRNE 5-8 A-FGJ-G-E-HQQE

Монтаж CRNE 5-8 A-FGJ-G-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 / -20 бар / °C
Стандартный фланецDIN
Код соединенияFGJ
Соединение трубDN 25 / DN 32
Допустимое давлениеPN 25
Размер фланца электродвигателяFT100

Другое CRNE 5-8 A-FGJ-G-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес31.2 кг
Полный вес33.8 кг
Объем упаковки0.08 м3
№ структурного файла96059463

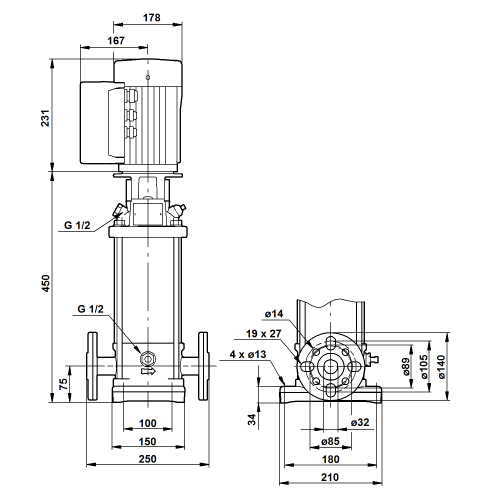

Габаритный чертеж CRNE 5-8 A-FGJ-G-E-HQQE

Габаритный чертеж насосов CRNE 5-8 A-FGJ-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRNE 5-8 A-FGJ-G-E-HQQE

Схема подключений насосов CRNE 5-8 A-FGJ-G-E-HQQE
