CRNE 64-1 A-F-G-E-HQQE

Заказать

Данные каталога CRNE 64-1 A-F-G-E-HQQE

Наименование продукцииCRNE 64-1 A-F-G-E-HQQE A-F-G-E HQQE
Производственный номер96124003
EAN номер5700396703060

Описание CRNE 64-1 A-F-G-E-HQQE

CRNE 64-1 A-F-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4401. -Установочная длина уплотнения в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтDIN.

Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу, разности давления или требуемой температуре.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА,

Основные данные CRNE 64-1 A-F-G-E-HQQE

Частота вращения2919 об/м
Номинальная подача64 м3
Номинальный напор21.6 м
Рабочие колеса1
Уплотнение валаHQQE
Ступени1
Исполнение насосаA
МодельA

Изображение CRNE 64-1 A-F-G-E-HQQE

Изображение насосов CRNE 64-1 A-F-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

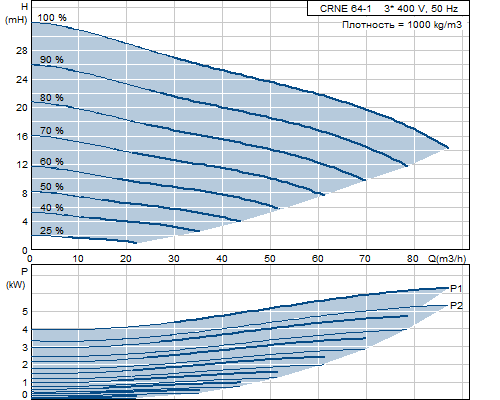

Кривая характеристики CRNE 64-1 A-F-G-E-HQQE

Кривая характеристики насосов CRNE 64-1 A-F-G-E-HQQE

Жидкость CRNE 64-1 A-F-G-E-HQQE

Диапазон температур жидкости-40 .. 120 °C

Материалы CRNE 64-1 A-F-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRNE 64-1 A-F-G-E-HQQE

Тип электродвигателя132SC
Класс энергоэффективности1
Номинальная мощность - P25.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток11,0-8,80 A
Номинальная скорость360-3530 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85757417

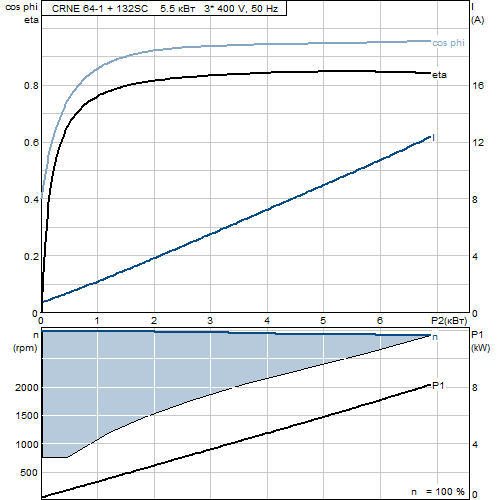

Характеристика двигателя CRNE 64-1 A-F-G-E-HQQE

Характеристика двигателя насосов CRNE 64-1 A-F-G-E-HQQE

Монтаж CRNE 64-1 A-F-G-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре16 бар / 120 °C
16 / -40 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 100
Допустимое давлениеPN 16
Размер фланца электродвигателяFF265

Другое CRNE 64-1 A-F-G-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес109 кг
Полный вес142 кг
Объем упаковки0.418 м3
№ структурного файла96115808

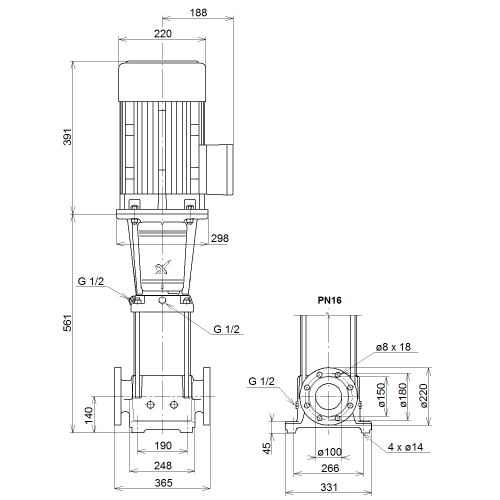

Габаритный чертеж CRNE 64-1 A-F-G-E-HQQE

Габаритный чертеж насосов CRNE 64-1 A-F-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRNE 64-1 A-F-G-E-HQQE

Схема подключений насосов CRNE 64-1 A-F-G-E-HQQE
