CRNE 64-4-2 AN-F-G-E-HQQE
Данные каталога CRNE 64-4-2 AN-F-G-E-HQQE
| Наименование продукции | CRNE 64-4-2 AN-F-G-E-HQQE AN-F-G-E HQQE |
| Производственный номер | 96124014 |
| EAN номер | 5700396703176 |
Описание CRNE 64-4-2 AN-F-G-E-HQQE
| CRNE 64-4-2 AN-F-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании. Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4401. -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфт DIN. Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется. Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу, разности давления или требуемой температуре. Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария". Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Фактическое значение", "Частота вращения", "Входная мощность" и "Энергопотребление". Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала 0-5 В, 0-10 В, 0(4)-20 мА, |
Основные данные CRNE 64-4-2 AN-F-G-E-HQQE
| Частота вращения | 2934 об/м |
| Номинальная подача | 64 м3/ч |
| Номинальный напор | 76.3 м |
| Рабочие колеса | 4 |
| Уменьш. рабочее колесо | 2 |
| Уплотнение вала | HQQE |
| Ступени | 4 |
| Исполнение насоса | AN |
| Модель | A |
Изображение CRNE 64-4-2 AN-F-G-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

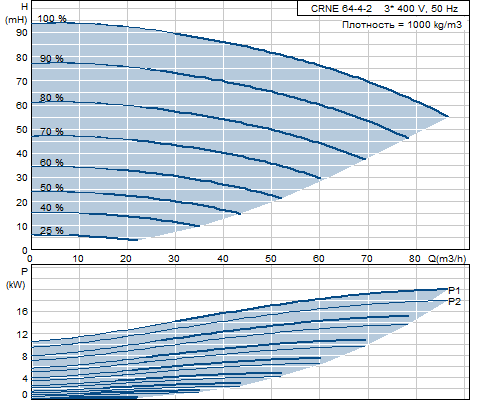

Кривая характеристики CRNE 64-4-2 AN-F-G-E-HQQE
Жидкость CRNE 64-4-2 AN-F-G-E-HQQE
| Диапазон температур жидкости | -40 .. 120 °C |
Материалы CRNE 64-4-2 AN-F-G-E-HQQE
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Код материала | G |
| Код резины | E |
Данные электрооборудования CRNE 64-4-2 AN-F-G-E-HQQE
| Тип электродвигателя | 160LB |
| Класс энергоэффективности | 1 |
| Номинальная мощность - P2 | 18.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-480 V |
| Номинальный ток | 37,0-31,0 A |
| Cos фи - характеристика мощности | 0,91-0,88 |
| Номинальная скорость | 480-3540 об/м |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Номер электродвигателя | 85757528 |

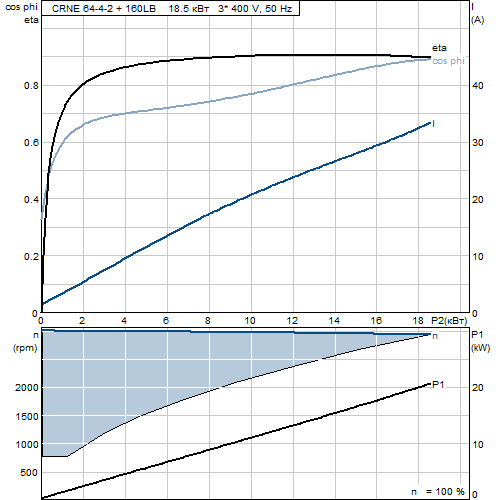

Характеристика двигателя CRNE 64-4-2 AN-F-G-E-HQQE
Монтаж CRNE 64-4-2 AN-F-G-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 16 бар / 120 °C |
| 16 / -40 бар / °C | |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 100 |
| Допустимое давление | PN 16 |
| Размер фланца электродвигателя | FF300 |
Устр-ва управл-ия CRNE 64-4-2 AN-F-G-E-HQQE
| Датчик давления | Y |
Другое CRNE 64-4-2 AN-F-G-E-HQQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 228 кг |
| Полный вес | 279 кг |
| Объем упаковки | 0.8 м3 |
| № структурного файла | 95139512 |

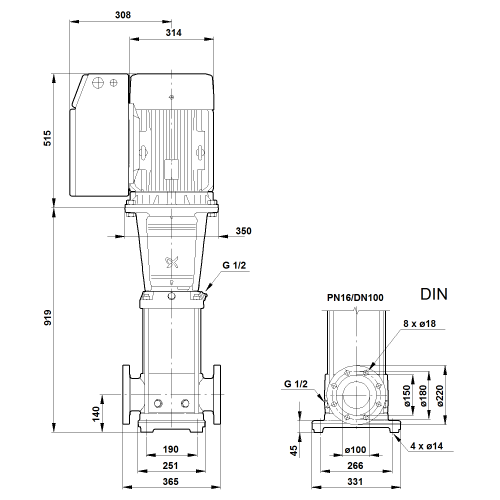

Габаритный чертеж CRNE 64-4-2 AN-F-G-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRNE 64-4-2 AN-F-G-E-HQQE
