CRNE 90-2 AN-F-G-E-HQQE

Заказать

Данные каталога CRNE 90-2 AN-F-G-E-HQQE

Наименование продукцииCRNE 90-2 AN-F-G-E-HQQE AN-F-G-E HQQE
Производственный номер96124379
EAN номер5700396706931

Описание CRNE 90-2 AN-F-G-E-HQQE

CRNE 90-2 AN-F-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4401. -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфт DIN.

Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу, разности давления или требуемой температуре.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Фактическое значение", "Частота вращения", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала 0-5 В, 0-10 В, 0(4)-20 мА,

Основные данные CRNE 90-2 AN-F-G-E-HQQE

Частота вращения2923 об/м
Номинальная подача90 м3
Номинальный напор43.2 м
Рабочие колеса2
Уплотнение валаHQQE
Ступени2
Исполнение насосаAN
МодельA

Изображение CRNE 90-2 AN-F-G-E-HQQE

Изображение насосов CRNE 90-2 AN-F-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

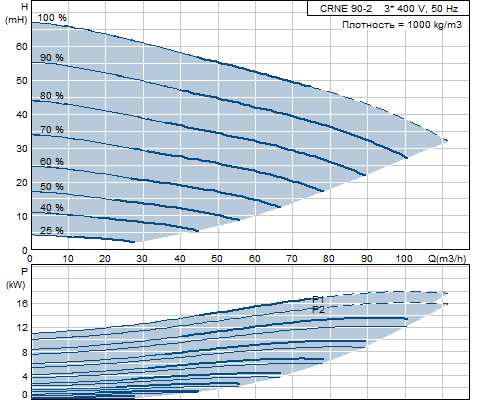

Кривая характеристики CRNE 90-2 AN-F-G-E-HQQE

Кривая характеристики насосов CRNE 90-2 AN-F-G-E-HQQE

Жидкость CRNE 90-2 AN-F-G-E-HQQE

Диапазон температур жидкости-40 .. 120 °C

Материалы CRNE 90-2 AN-F-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRNE 90-2 AN-F-G-E-HQQE

Тип электродвигателя160MD
Класс энергоэффективности1
Номинальная мощность - P215 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток30,0-26,0 A
Cos фи - характеристика мощности0,91-0,86
Номинальная скорость480-3540 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Номер электродвигателя85757526

Характеристика двигателя CRNE 90-2 AN-F-G-E-HQQE

Характеристика двигателя насосов CRNE 90-2 AN-F-G-E-HQQE

Монтаж CRNE 90-2 AN-F-G-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре16 бар / 120 °C
16 / -40 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 100
Допустимое давлениеPN 16
Размер фланца электродвигателяFF300

Устр-ва управл-ия CRNE 90-2 AN-F-G-E-HQQE

Датчик давленияY

Другое CRNE 90-2 AN-F-G-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес214 кг
Полный вес265 кг
Объем упаковки0.8 м3
№ структурного файла95139509

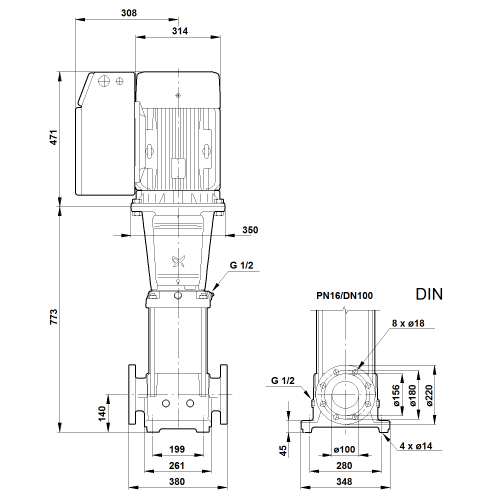

Габаритный чертеж CRNE 90-2 AN-F-G-E-HQQE

Габаритный чертеж насосов CRNE 90-2 AN-F-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRNE 90-2 AN-F-G-E-HQQE

Схема подключений насосов CRNE 90-2 AN-F-G-E-HQQE
