CRT 8-2 A-P-A-E-AUUE

Заказать

Данные каталога CRT 8-2 A-P-A-E-AUUE

Наименование продукцииCRT 8-2 A-P-A-E-AUUE A-P-A-E AUUE
Производственный номер96108240
EAN номер5700396401195

Описание CRT 8-2 A-P-A-E-AUUE

CRT 8-2 A-P-A-E-AUUE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из -Головная и нижняя опорная часть насоса выполнены из -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфт PJE.

Электродвигатель - 3-фазный двигатель переменного тока.

Основные данные CRT 8-2 A-P-A-E-AUUE

Частота вращения2900 об/м
Номинальная подача9.5 м3
Номинальный напор16.3 м
Рабочие колеса2
Уплотнение валаAUUE
Данные на паспортной табличкеCE
Ступени2
Исполнение насосаA
МодельA

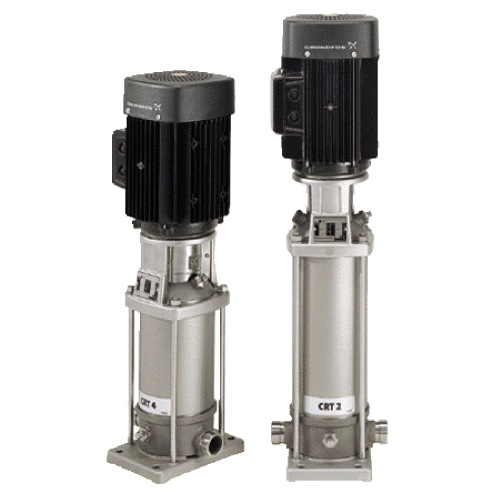

Изображение CRT 8-2 A-P-A-E-AUUE

Изображение насосов CRT 8-2 A-P-A-E-AUUE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

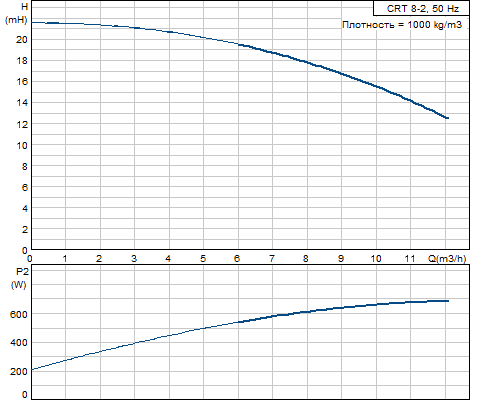

Кривая характеристики CRT 8-2 A-P-A-E-AUUE

Кривая характеристики насосов CRT 8-2 A-P-A-E-AUUE

Жидкость CRT 8-2 A-P-A-E-AUUE

Диапазон температур жидкости-20 .. 120 °C

Материалы CRT 8-2 A-P-A-E-AUUE

Корпус насосаТитан
ASTM B 265
Рабочее колесоТитан
ASTM B 265
Код материалаA
Код резиныE

Данные электрооборудования CRT 8-2 A-P-A-E-AUUE

Тип электродвигателя80A
Количество полюсов2
Номинальная мощность - P20.75 кВт
Энергия (Р2), необходимая для насоса0.75 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток3,30/1,90 A
Пусковой ток580-620 %
Cos фи - характеристика мощности0,81-0,71
Номинальная скорость2840-2870 об/м
Эффективность электродвигателя при полной нагрузке81,0 %
Эффективность двигателя при 3/4 нагрузки83,5-81,5 %
Эффективность электродвигателя при 1/2 нагрузки82-78,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85805104

Монтаж CRT 8-2 A-P-A-E-AUUE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 / -20 бар / °C
Стандартный фланецPJE
Код соединенияP
Соединение труб60,3 mm
Размер фланца электродвигателяFT100

Другое CRT 8-2 A-P-A-E-AUUE

Нетто вес26 кг
Полный вес36 кг

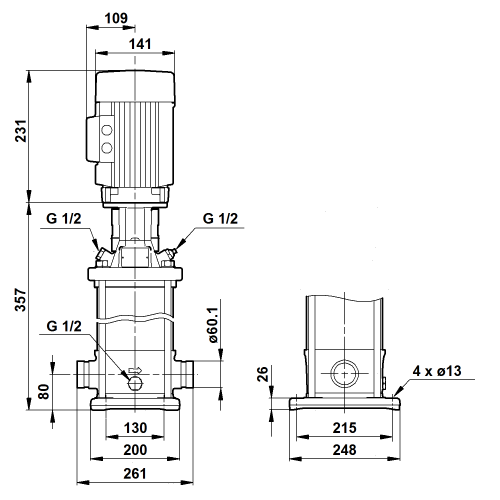

Габаритный чертеж CRT 8-2 A-P-A-E-AUUE

Габаритный чертеж насосов CRT 8-2 A-P-A-E-AUUE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRT 8-2 A-P-A-E-AUUE

Схема подключений насосов CRT 8-2 A-P-A-E-AUUE
