CRT 8-6 A-P-A-E-AUUE

Заказать

Данные каталога CRT 8-6 A-P-A-E-AUUE

Наименование продукцииCRT 8-6 A-P-A-E-AUUE A-P-A-E AUUE
Производственный номер96108244
EAN номер5700396401232

Описание CRT 8-6 A-P-A-E-AUUE

CRT 8-6 A-P-A-E-AUUE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из -Головная и нижняя опорная часть насоса выполнены из -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфт PJE.

Электродвигатель - 3-фазный двигатель переменного тока.

Основные данные CRT 8-6 A-P-A-E-AUUE

Частота вращения2900 об/м
Номинальная подача9.5 м3
Номинальный напор49.8 м
Рабочие колеса6
Уплотнение валаAUUE
Данные на паспортной табличкеCE
Ступени6
Исполнение насосаA
МодельA

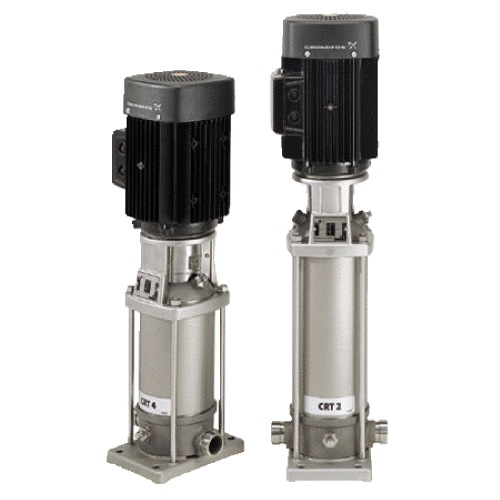

Изображение CRT 8-6 A-P-A-E-AUUE

Изображение насосов CRT 8-6 A-P-A-E-AUUE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

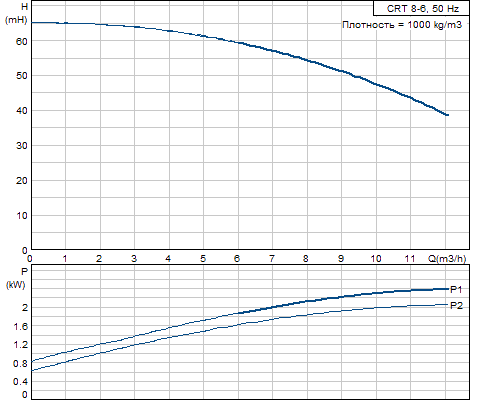

Кривая характеристики CRT 8-6 A-P-A-E-AUUE

Кривая характеристики насосов CRT 8-6 A-P-A-E-AUUE

Жидкость CRT 8-6 A-P-A-E-AUUE

Диапазон температур жидкости-20 .. 120 °C

Материалы CRT 8-6 A-P-A-E-AUUE

Корпус насосаТитан
ASTM B 265
Рабочее колесоТитан
ASTM B 265
Код материалаA
Код резиныE

Данные электрооборудования CRT 8-6 A-P-A-E-AUUE

Тип электродвигателя90LC
IE Efficiency classIE3
Количество полюсов2
Номинальная мощность - P22.2 кВт
Энергия (Р2), необходимая для насоса2.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток7,70/4,45 A
Пусковой ток850-950 %
Cos фи - характеристика мощности0,89-0,87
Номинальная скорость2890-2910 об/м
IE efficiencyIE3 85,9%
Эффективность электродвигателя при полной нагрузке85,9-85,9 %
Эффективность двигателя при 3/4 нагрузки86,8-87,0 %
Эффективность электродвигателя при 1/2 нагрузки86,0-84,9 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85U05908

Монтаж CRT 8-6 A-P-A-E-AUUE

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 / -20 бар / °C
Стандартный фланецPJE
Код соединенияP
Соединение труб60,3 mm
Размер фланца электродвигателяFT115

Другое CRT 8-6 A-P-A-E-AUUE

Электродвигатели класса энергоэффективности IE3
Нетто вес40 кг
Полный вес50 кг

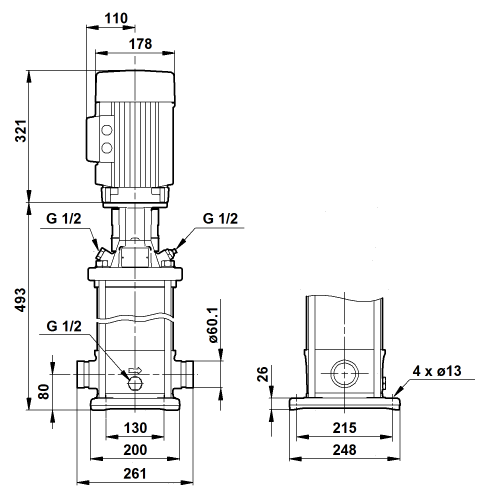

Габаритный чертеж CRT 8-6 A-P-A-E-AUUE

Габаритный чертеж насосов CRT 8-6 A-P-A-E-AUUE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRT 8-6 A-P-A-E-AUUE

Схема подключений насосов CRT 8-6 A-P-A-E-AUUE
