Данные каталога DDC 9-7

Наименование продукцииDDC 9-7
Производственный номер97721455
EAN номер5710622715965

Описание DDC 9-7

DDC 9-7

DDC 9-7 AR-PV/T/C-F-31U2U2FG

SMART Digital DDC представляет собой компактный объемный, дозирующий насос с диафрагмой и переменной скоростью вращения (шаговый двигатель). Интеллектуальная электронная система управления потребляет минимальное количество электроэнергии. Особенностью дозировочных насосов SMART Digital является полный рабочий ход мембраны в процессе работы, что обеспечивает полноту всасывания при работе с вязкими жидками и жидкостями способными легко выделять газ. Производительность регулируется за счет скорости движения мембраны в период нагнетания, а не за счет ограничения объема жидкости в дозирующей головке. Быстросъемная монтажная плита с соединением позволяет монтировать насос в трех различных положениях без использования дополнительных принадлежностей. Блок управления можно легко поднять и повернуть в одно из трех положений: фронтальное, слева или справа. Колесо управления и разноцветная подсветка графического текстового ЖК-дисплей делают ввод в эксплуатацию интуитивно понятным. Элементы управления защищены прозрачной крышкой.

Дозирующая головка состоит из: - Тефлоновой мембраны, материал которой является универсальным, химически стойким и обеспечивает длительный срок службы. - Двойных шариковых (всасывающего и нагнетательного) клапанов для устранения перетечек жидкостей и максимальной точности дозирования. - Клапана деаэрации для удаления воздуха из дозирующей головки в момент пуска, что облегчает запуск насоса.

Режимы работы: - Дозирование в мл / ч, л / ч или гал. - Импульсное управление в мл / импульс (с функцией памяти). - Аналоговое управление 0/4-20 мА.

Другие особенности: - Авто-деаэрация во время работы насоса в режиме ожидания, чтобы избежать аварии из-за воздушных пробок. - SlowMode (анти-кавитация), позволяет уменьшать частоту вращения двигателя на 50% (maximum flow: 4.5 л/ч) и 25% (maximum flow: 2.25 л/ч), например, высокой вязкостью или дегазации жидкостей. - Дисплей “Сервис” показывает, когда необходимо выполнить техобслуживание изнашиваемых деталей. - Два варианта блокировки клавиш в зависимости от уровня защиты для защиты насоса от несанкционированного доступа. - Дополнительная функция для отображения дополнительной информации, например, фактический ввод мА. - Счетчик для общего дозированного объема (сброс), часы работы и т.д. - Сохранять и загружать пользовательские настройки, а также изменять заводские настройки.

Сигнальные входы / выходы: - Вход для импульсного, аналогового 0/4-20mA сигнала, внешний останов. - Вход сигнала низкого уровня и пустого резервуара. - Два без потенциальных выходных реле для макс. 30 В AC / DC (конфигурируемый, например, сигнализации, сигнал хода, дозирующий насос, таймер и т.д.)

Основные данные DDC 9-7

РасшифровкаDDC 9-7 AR-PV/T/C-F-31U2U2FG
Максимальная произв-ть9 л/ч
Макс. произ-ть с slow mode 50%4.5 л/ч
Макс. произв-ть с slow mode 25%2.25 л/ч
Мин.расход9,0 ml/h
Глубина регулировки1:1000
Данные на фирменной табличкеCE,CSA-US,NSF61,GOST,C-TICK
макс. вязкость при 100% производи-ти50 mPas
Точность дозирования1 %
Type keyDDC 9-7 AR-PV/T/C-F-31U2U2FG
Max. Flow9 л/ч
Max. flow in slow mode 50%4.5 л/ч
Max. flow in slow mode 25%2.25 л/ч
Min flow9,0 ml/h
Turn-down ratio1:1000
Макс. рабочее давление7 бар
Данные на паспортной табличкеCE
Тип клапанаСтандартный
Maximum viscosity at 100 %50 mPas
Accuracy of repeatability1 %

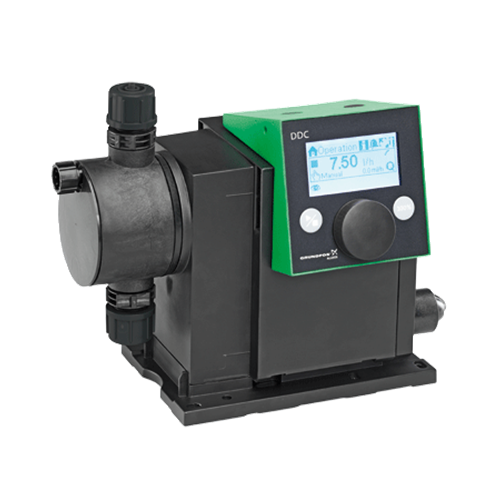

Изображение DDC 9-7

Изображение насосов DDC 9-7
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

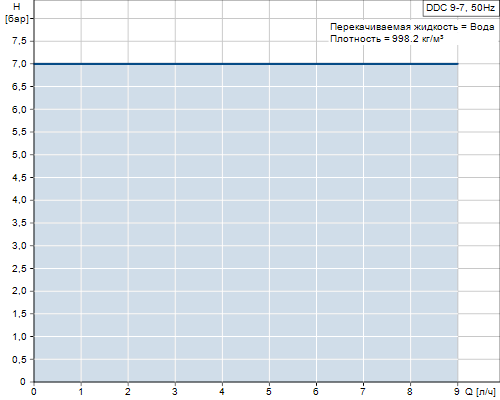

Кривая характеристики DDC 9-7

Кривая характеристики насосов DDC 9-7

Жидкость DDC 9-7

Рабочая жидкостьВода
Диапазон температур жидкости-10 .. 45 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы DDC 9-7

Дозирующая головкаPVDF (поливинилиденфторид)
Шарик клапанаКерамика
ПрокладкаPTFE
Dosing headPVDF (поливинилиденфторид)

Данные электрооборудования DDC 9-7

Максимальная подводимая мощность - P122 Вт
Промышленная частота50 Hz
Тип кабельной вилкиEU
Пусковой ток25A при 230В для 2мсек
Максимальная подводимая мощность - P114 Вт
Номинальное напряжение1 x 100-240 V
Класс защиты (IEC 34-5)IP65 / NEMA 4X
Тип кабельной вилкиSCHUKO
Сетевой кабель1.5 м
Inrush current25A при 230В для 2мсек

Монтаж DDC 9-7

Диапазон температуры окружающей среды0 .. 45 °C
Макс. рабочее давление7 бар
Монтажный наборНЕТ
Тип установкиБез монтажного набора
Вход насоса4/6, 6/9, 6/12, 9/12 mm
Выход насоса4/6, 6/9, 6/12, 9/12 mm
Макс. высота всасывания во время работы6 м
Макс. высота всасывания при заливке2 м
Installation setНЕТ
Installation typeБез монтажного набора
Max. Suction lift during operation6 м
Max. Suction lift during priming2 м

Устр-ва управл-ия DDC 9-7

Вариант управленияAR
Панель управлениямонтируется на передней панели
Контроль уровняYES
Аналоговый вход0/4-20 мА
Импульсный выходДА
Внешний старт/стопДА
Аварийное реле2
Pulse controlДА
Ext. Stop inputДА
Аналоговый выход0/4-20 мА
Output relays2

Другое DDC 9-7

Нетто вес2 кг
Полный вес3 кг
ЦВЕТGREEN

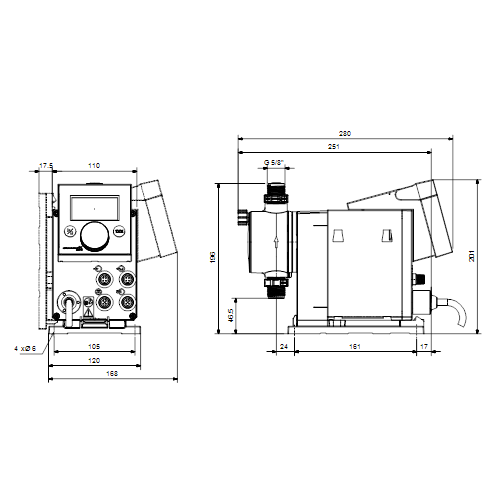

Габаритный чертеж DDC 9-7

Габаритный чертеж насосов DDC 9-7
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
