DDC 9-7

Заказать

Данные каталога DDC 9-7

Наименование продукцииDDC 9-7
Производственный номер97721439
EAN номер5710622715804

Описание DDC 9-7

DDC 9-7 DDC 9-7 AR-PVC/V/C-F-31U2U2FG

The SMART Digital DDC is a compact positive displacement, diaphragm dosing pump with variable-speed drive (stepper motor) and intelligent control electronics with minimum energy consumption. The SMART Digital Dosing series operates at full stroke length to ensure optimum accuracy, priming and suction, even for high-viscosity or degassing liquids. The duration of each discharge stroke varies according to the capacity set, resulting in optimum smooth and continuous discharge flow. The click-stop mounting plate allows installation in three different positions without using any additional accessories. The control cube can be turned easily into front, left or right position. The click wheel and the multi-coloured backlit graphical, plain-text LC display make commissioning and operation intuitive. The control elements are protected by a transparent cover.

The dosing head is composed of: - Long lifetime and universal, chemically resistant full-PTFE diaphragm. - Double ball valves for highest dosing accuracy. - Deaeration valve for easy start-up.

Operation modes: - Manual dosing in ml/h, I/h or gph. - Pulse control in ml/pulse (incl. memory function). - Analog control 0/4-20 mA.

Основные данные DDC 9-7

Type keyDDC 9-7 AR-PVC/V/C-F-31U2U2FG
Max. Flow9 л/ч
Max. flow in slow mode 50%4.5 л/ч
Max. flow in slow mode 25%2.25 л/ч
Min flow9,0 ml/h
Turn-down ratio1:1000
Макс. рабочее давление7 бар
Данные на паспортной табличкеCE
Тип клапанаСтандартный
Maximum viscosity at 100 %50 mPas
Accuracy of repeatability1 %

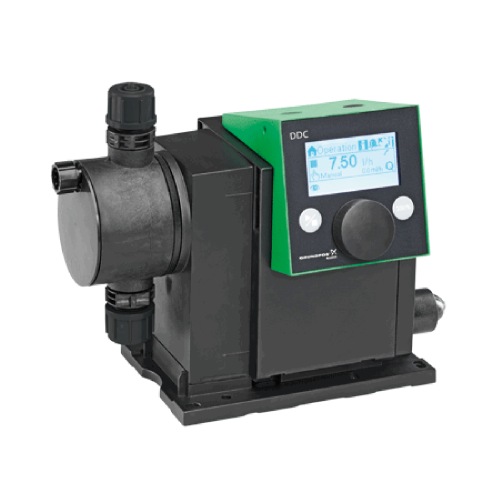

Изображение DDC 9-7

Изображение насосов DDC 9-7
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики DDC 9-7

Кривая характеристики насосов DDC 9-7

Жидкость DDC 9-7

Диапазон температур жидкости-10 .. 45 °C

Материалы DDC 9-7

Dosing headPVC (поливинилхлорид)
Шарик клапанаКерамика
ПрокладкаFKM

Данные электрооборудования DDC 9-7

Максимальная подводимая мощность - P114 Вт
Номинальное напряжение1 x 100-240 V
Класс защиты (IEC 34-5)IP65 / NEMA 4X
Тип кабельной вилкиSCHUKO
Сетевой кабель1.5 м
Inrush current25A при 230В для 2мсек

Монтаж DDC 9-7

Диапазон температуры окружающей среды0 .. 45 °C
Макс. рабочее давление7 бар
Installation setНЕТ
Installation typeБез монтажного набора
Вход насосаHose 4/6, 6/9, 6/12, 9/12 mm
Выход насосаHose 4/6, 6/9, 6/12, 9/12 mm
Max. Suction lift during operation6 м
Max. Suction lift during priming2 м

Устр-ва управл-ия DDC 9-7

Вариант управленияAR
Панель управлениямонтируется на передней панели
Контроль уровняYES
Аналоговый вход0/4-20 мА
Pulse controlДА
Ext. Stop inputДА
Аналоговый выход0/4-20 мА
Output relays2

Другое DDC 9-7

Нетто вес2 кг
Полный вес3 кг
ЦВЕТGREEN

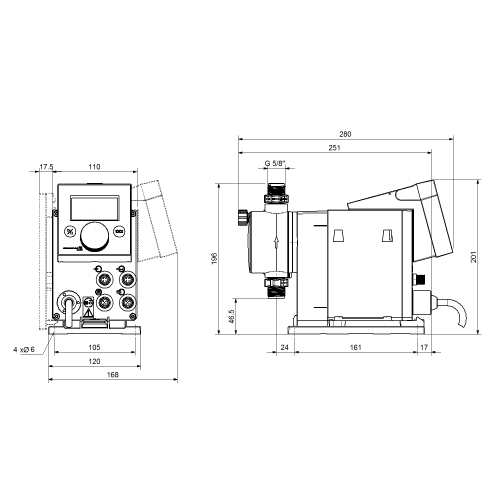

Габаритный чертеж DDC 9-7

Габаритный чертеж насосов DDC 9-7
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
