DDC 15-4

Заказать

Данные каталога DDC 15-4

Наименование продукцииDDC 15-4
Производственный номер97721461
EAN номер5710622716023

Описание DDC 15-4

DDC 15-4 DDC 15-4 A-PP/E/C-F-31U2U2FG

The SMART Digital DDC is a compact positive displacement, diaphragm dosing pump with variable-speed drive (stepper motor) and intelligent control electronics with minimum energy consumption. The SMART Digital Dosing series operates at full stroke length to ensure optimum accuracy, priming and suction, even for high-viscosity or degassing liquids. The duration of each discharge stroke varies according to the capacity set, resulting in optimum smooth and continuous discharge flow. The click-stop mounting plate allows installation in three different positions without using any additional accessories. The control cube can be turned easily into front, left or right position. The click wheel and the multi-coloured backlit graphical, plain-text LC display make commissioning and operation intuitive. The control elements are protected by a transparent cover.

The dosing head is composed of: - Long lifetime and universal, chemically resistant full-PTFE diaphragm. - Double ball valves for highest dosing accuracy. - Deaeration valve for easy start-up.

Operation modes: - Manual dosing in ml/h, I/h or gph. - Pulse control in ml/pulse (incl. memory function).

Основные данные DDC 15-4

Type keyDDC 15-4 A-PP/E/C-F-31U2U2FG
Max. Flow15 л/ч
Max. flow in slow mode 50%7.5 л/ч
Max. flow in slow mode 25%3.75 л/ч
Min flow15 ml/h
Turn-down ratio1:1000
Макс. рабочее давление4 бар
Данные на паспортной табличкеCE
Тип клапанаСтандартный
Maximum viscosity at 100 %300 mPas
Accuracy of repeatability1 %

Изображение DDC 15-4

Изображение насосов DDC 15-4
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики DDC 15-4

Кривая характеристики насосов DDC 15-4

Жидкость DDC 15-4

Диапазон температур жидкости-10 .. 45 °C

Материалы DDC 15-4

Dosing headPP (полипропилен)
Шарик клапанаКерамика
ПрокладкаEPDM

Данные электрооборудования DDC 15-4

Максимальная подводимая мощность - P114 Вт
Номинальное напряжение1 x 100-240 V
Класс защиты (IEC 34-5)IP65 / NEMA 4X
Тип кабельной вилкиSCHUKO
Сетевой кабель1.5 м
Inrush current25A при 230В для 2мсек

Монтаж DDC 15-4

Диапазон температуры окружающей среды0 .. 45 °C
Макс. рабочее давление4 бар
Installation setНЕТ
Installation typeБез монтажного набора
Вход насосаHose 4/6, 6/9, 6/12, 9/12 mm
Выход насосаHose 4/6, 6/9, 6/12, 9/12 mm
Max. Suction lift during operation6 м
Max. Suction lift during priming3 м

Устр-ва управл-ия DDC 15-4

Вариант управленияA
Панель управлениямонтируется на передней панели
Контроль уровняYES
Pulse controlДА
Ext. Stop inputДА

Другое DDC 15-4

Нетто вес2 кг
Полный вес3 кг
ЦВЕТGREEN

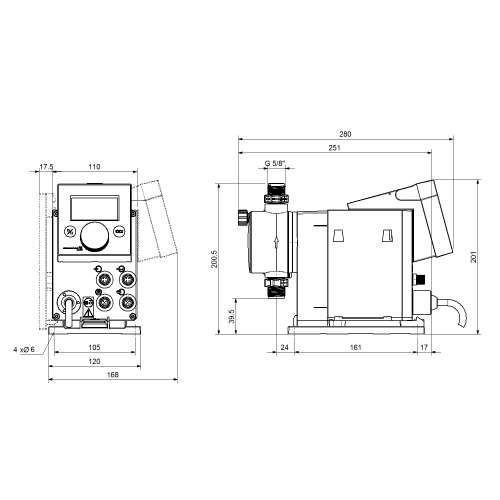

Габаритный чертеж DDC 15-4

Габаритный чертеж насосов DDC 15-4
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
