DMX 100-8 B-PP/E/T-X-E1B9B9

Заказать

Данные каталога DMX 100-8 B-PP/E/T-X-E1B9B9

Наименование продукцииDMX 226 100-8
Производственный номер96293601
EAN номер5700831474098

Описание DMX 100-8 B-PP/E/T-X-E1B9B9

DMX 226 100-8

Насос серии DMX представляет собой объёмный мембранный дозировочный насос. Посредством системы «редуктор-эксцентрик-толкатель» мембрана механически соединяется с электродвигателем переменного тока. Объём дозирования регулируется изменением длины хода толкателя с помощью ручки регулировки хода в диапазоне 1:10. Проточная часть состоит из: - Дозирующей головки - Мембраны с тефлоновым покрытием - Шаровых клапанов

Другие характеристики: - Прочный насос с алюминиевым корпусом для промышленного применения - Конструкция, облегчающая монтаж и эксплуатацию насоса - Долговечная мембрана с тефлоновым покрытием - Оптимальная градация производительности и частоты ходов - Точность lt; ±1,5%, линейность lt;±4%

Только для насосов, сертифицированных по ATEX Дозировочный насос DMX 226 сертифицирован по руководящим принципам ATEX RL 94/9/EC для неэлектрических материалов. Исполнения двигателей EEx e и EEx d, используемые Grundfos/Alldos, сертифицированы производителями по руководящим принципам ATEX для электрических материалов. На шильдике имеется маркировка ATEX.

Основные данные DMX 100-8 B-PP/E/T-X-E1B9B9

Макс.производительность100 л/ч
Макс. рабочее давление8 бар
Данные на паспортной табличкеCE
КлапанStandard

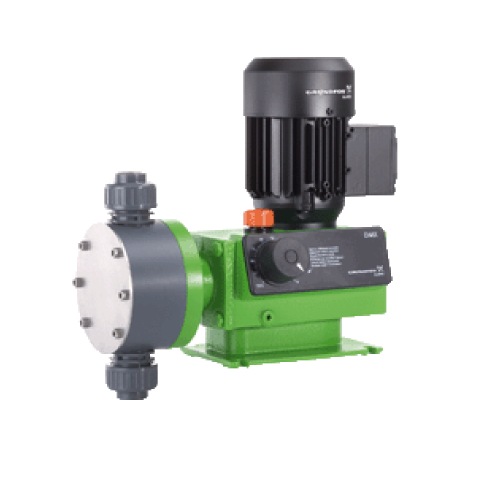

Изображение DMX 100-8 B-PP/E/T-X-E1B9B9

Изображение насосов DMX 100-8 B-PP/E/T-X-E1B9B9
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

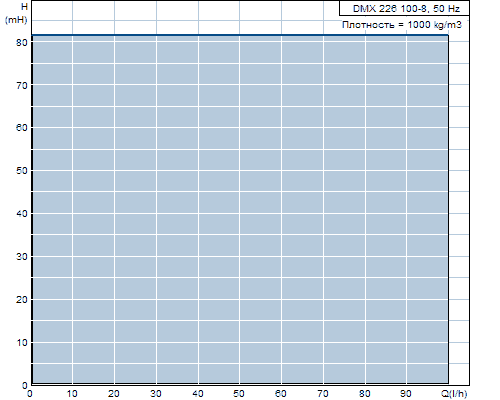

Кривая характеристики DMX 100-8 B-PP/E/T-X-E1B9B9

Кривая характеристики насосов DMX 100-8 B-PP/E/T-X-E1B9B9

Материалы DMX 100-8 B-PP/E/T-X-E1B9B9

Корпус насосаПолипропилен
Шарик клапанаТефлон
ПрокладкаEPDM

Данные электрооборудования DMX 100-8 B-PP/E/T-X-E1B9B9

Подводимая мощность - P1180 Вт
Номинальное напряжение3 x 230/400 V 50/60 Hz 440/480 V 60 Hz
Класс защиты (IEC 34-5)IP 65/F
Тип кабельной вилкиNo cable, no plug

Монтаж DMX 100-8 B-PP/E/T-X-E1B9B9

Макс. рабочее давление8 бар
Вход насосаTube, 19/27 mm, PVC
Выход насосаTube, 19/27 mm, PVC

Устр-ва управл-ия DMX 100-8 B-PP/E/T-X-E1B9B9

Вариант управленияB
Регулирование длины ходаManual stroke length adjustment knob
Панель управленияБез панели управления
Контроль уровняNot integrated
Импульсное управлениеNot integrated
Остальные входы/выходыNot integrated

Другое DMX 100-8 B-PP/E/T-X-E1B9B9

СерводвигательNO
Обнаружение утечекNO
Grundfos Alldos PN226-100M-10092

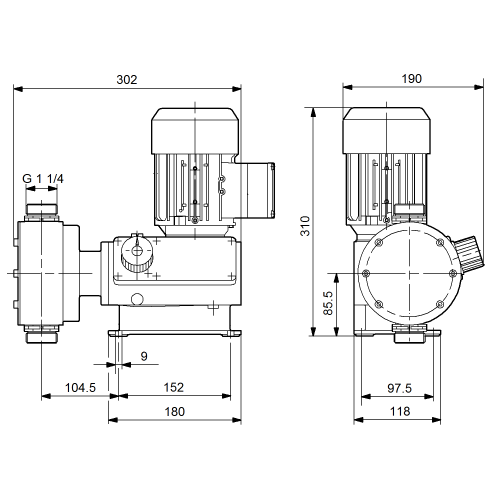

Габаритный чертеж DMX 100-8 B-PP/E/T-X-E1B9B9

Габаритный чертеж насосов DMX 100-8 B-PP/E/T-X-E1B9B9
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
