DP10.50.09.E.EX.2.1.502

Заказать

Данные каталога DP10.50.09.E.EX.2.1.502

Наименование продукцииDP10.50.09.E.EX.2.1.502
Производственный номер96877479
EAN номер5700312521150

Описание DP10.50.09.E.EX.2.1.502

DP10.50.09.E.EX.2.1.502

GRUNDFOS DP AUTOADAPT pump is a portable pump for both domestic and industrial applications.

The pump has a multi-vane, semi-open impeller for 10 ммfree passage and is suitable for pumping • drainage and surface water • groundwater • industrial process water without solids and fibres.

The compact design makes the pump suitable for both temporary and permanent installation.

The pump has an intermediate oil chamber pre-filled with non-toxic special oil.

The pump is fitted with a cable plug for easy dismantling. This plug is hermetically sealed with polyurethane to prevent water from penetrating through the cable into the motor.

A clamp between pump housing and motor ensures easy and safe dismantling and assembly. Inspection can be done in the field without any special tools.

The pump is fitted with a double shaft seal in the unique cartridge design. This makes it easy to replace the shaft seal very quickly in the field without any special tools. It also eliminates the risk of faulty installation.

The motor is insulation class F and has long-life, deep-groove, greased-for-life ball bearings.

The pump has R 2discharge port and is ready for installation either free-standing or on an auto-coupling system.

The Grundfos DP AUTOADAPT pumps incorporate a controller, sensors and motor-protection. They only need to be connected to the mains supply. If several pumps are installed in the same tank, the control logic incorporated in the pump will ensure that the load is distributed evenly among the pumps over time. • Alarm relay output. The pump incorporates an alarm relay output. NC and NO are available and can be used as required, for example for acoustic or visual alarms.

• Random start delay in case of general power shutdown. • Self-calibration after each pump cycle. • Anti-seizing system. The anti-seizing system start the pump at programmed intervals to prevent the impeller from seizing. This function is valid as long as the dryrun sensors are submerged in the media for the Ex versions.

The Grundfos CIU unit can be connected permanent or temporarily for changing the pre-setting, further settings or read out from the logging and operation parameters like no. of starts and operating hours.

Another innovative patent in our AUTOADAPT pumps is a new way of controlling the motor current during start up. The result of this bring us a much higher starting tourque for the 1-phase motors than a conventional motor starter using start capacitor.

Основные данные DP10.50.09.E.EX.2.1.502

Maкс. расход11.9 л/с
Макс. гидростатический напор13.8 м
Тип рабочего колесаПолу-открыт
Максимальный размер частицы10 мм
Первичное уплотнение валаSIC/SIC
Вторичное уплотнение валаLIPSEAL
Макс. гидравлическое КПД70 %
Макс. рабочее давление6 бар

Изображение DP10.50.09.E.EX.2.1.502

Изображение насосов DP10.50.09.E.EX.2.1.502
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики DP10.50.09.E.EX.2.1.502

Кривая характеристики насосов DP10.50.09.E.EX.2.1.502

Жидкость DP10.50.09.E.EX.2.1.502

Диапазон температур жидкости0 .. 40 °C

Материалы DP10.50.09.E.EX.2.1.502

Корпус насосаЧугун
EN-GJL-250
Рабочее колесоЧугун
EN-GJS500-7

Данные электрооборудования DP10.50.09.E.EX.2.1.502

Количество полюсов2
Подводимая мощность - P11.3 кВт
Номинальная мощность - P20.9 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 230 V
Допуст.откл-е напряж+6/-10 %
Способ запускапрямой пуск
Макс. число пусков в час30
Номинальный ток6.1 A
Расчетное значение тока от 3/4 нагрузки5.1 A
Расчетное значение тока от 1/2 нагрузки4.1 A
Пусковой ток38 A
Расчетное значение тока без нагрузки2.6 A
Cos phi - коэф-нт мощности0,96
Cos phi - коэф. мощности при 0 нагрузке0,68
Cos phi - коэф. мощности при 3/4 нагрузки0,92
Cos phi - коэф. мощности при 1/2 нагрузки0,86
Номинальная скорость2870 об/м
Крутящий момент заторможенного ротора6.5 Нм
Распределение крутящего момента7 Нм
Момент инерции0.0033 кг м2
КПД двигателя при полной нагрузке67 %
КПД двигателя при 3/4 нагрузки63 %
КПД двигателя при 1/2 нагрузки55 %
Размер конденсатора - работа20 мкФ
Класс защиты (IEC 34-5)IP68
Класс изоляции (IEC 85)F
Взрывозащищенное исполнениеда
Защита электродвигателяТЕРМОВЫКЛЮЧАТЕЛЬ
Длина кабеля10 м
Тип кабеляH07RN-F
Тип кабельной вилкиNo plug

Монтаж DP10.50.09.E.EX.2.1.502

Максимальная температура окружающей среды40 °C
Макс. рабочее давление6 бар
Выход насосаR 2
Максимальная глубина установки10 м
Установка сухая / мокраяS
Монтажвертикальный

Устр-ва управл-ия DP10.50.09.E.EX.2.1.502

Блок управленияне включен
Дополнительный I/OBuild in
Датчик влажностибез гигрометра
Датчик воды в маслебез водно-масляным датчиком

Другое DP10.50.09.E.EX.2.1.502

Нетто вес41 кг

Габаритный чертеж DP10.50.09.E.EX.2.1.502

Габаритный чертеж насосов DP10.50.09.E.EX.2.1.502
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

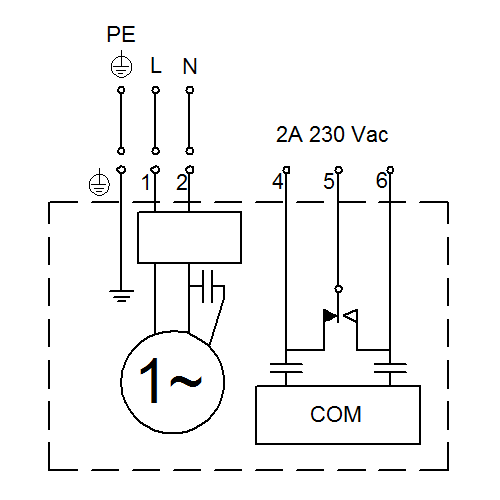

Схема подключений DP10.50.09.E.EX.2.1.502

Схема подключений насосов DP10.50.09.E.EX.2.1.502
