DW.50.08.3

Заказать

Данные каталога DW.50.08.3

Наименование продукцииDW.50.08.3
Производственный номер96090202
EAN номер5700395285833

Описание DW.50.08.3

DW.50.08.3 Погружной насос, тип АРВ.

Погружной насос для откачивания воды из шахт, туннелей, карьеров и строительных площадок с вертикальным нагнетательным патрубком и погружным 3-фазным электродвигателем класса изоляции F (155*С).

Насос имеет поворотный напорный штуцер, охлаждающий кожух для обеспечения охлаждения двигателя перекачиваемой жидкостью. Подшипники качения с введенной в них на весь срок эксплуатации смазкой не требуют обслуживания.

Картриджевое уплотнение с кольцевыми уплотнениями вала.

Рабочее колесо располагается между резиновыми деталями. Покрытая резиной пластина над рабочим колесом предохраняет дно масляной камеры от износа. Охлаждающий кожух защищен резиновой прокладкой. При износе диффузора откручиваются анкерные болты и осуществляется замена.

Насос поставляется с сетчатым фильтром, рукояткой для переноса и кабелем длиной 20м.

Насос имеет встроенный термовыключатель в обмотках статора, отключающий насос при 130*С.

Корпус статора выполнен из алюминия в соответствии со стандартом DIN 1712:GA15:10Mg, а охлаждающий кожух - из полипропилена.

Основные данные DW.50.08.3

Maкс. расход8.33 л/с
Макс. гидростатический напор15.1 м

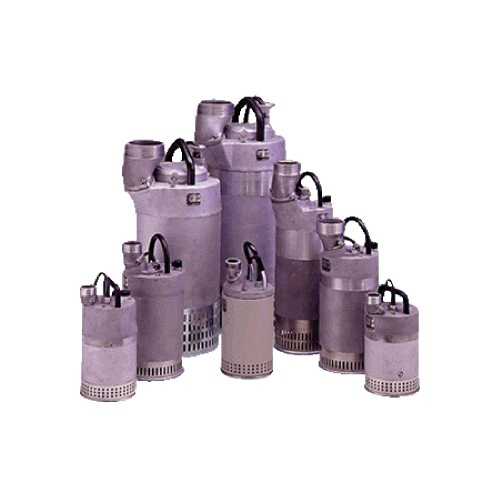

Изображение DW.50.08.3

Изображение насосов DW.50.08.3
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики DW.50.08.3

Кривая характеристики насосов DW.50.08.3

Жидкость DW.50.08.3

Диапазон температур жидкости0 .. 40 °C

Материалы DW.50.08.3

Корпус насосаПолипропилен
Рабочее колесоХромо-никелевая сталь 550HB

Данные электрооборудования DW.50.08.3

Подводимая мощность - P11.3 кВт
P20.8 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V
Способ запускапрямой пуск
Номинальный ток2.5 A
Номинальная скорость2800 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяCONTACT
Тепловая защитавнутрен.
Длина кабеля20 м
Тип кабельной вилкиCEE

Монтаж DW.50.08.3

Выход насосаR 2 / Storz C
Максимальная глубина установки5 м
Установка сухая / мокраяS
Монтажвертикальный

Другое DW.50.08.3

Нетто вес13 кг

Габаритный чертеж DW.50.08.3

Габаритный чертеж насосов DW.50.08.3
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений DW.50.08.3

Схема подключений насосов DW.50.08.3
