DWK.E.10.200.750.5.1D.R

Заказать

Данные каталога DWK.E.10.200.750.5.1D.R

Наименование продукцииDWK.E.10.200.750.5.1D.R
Производственный номер96922757
EAN номер5700313725458

Описание DWK.E.10.200.750.5.1D.R

DWK.E.10.200.750.5.1D.R

Погружной строительный насос

Насос Grundfos DWK представляет собой погружной насос для применения в системах водоотведения и дренажа.

Насос используется для перекачивания: ·воды из дренажных колодцев с содержанием грязи, ·воды с содержанием песка со строительных площадок, участков экскавации грунта и туннелей.

Конструкция насоса позволяет использовать его как в переносных, так и стационарных установках.

Насос выполнен из чугуна, имеет вертикальный напорный канал и оснащен встроенным погружным трехфазным закрытым электродвигателем, имеющим класс изоляции F (155°C).

Насос включает в себя стояк, охлаждающий кожух для охлаждения электродвигателя перекачиваемой жидкостью и закрытое рабочее колесо из высокохромистой нержавеющей стали, обеспечивающее высокую производительность и стабильные рабочие характеристики.

Насос оснащен двойным торцевым уплотнением вала и дополнительным манжетным уплотнением, которое защищает вал и торцевое уплотнение от воздействия на них абразивов.

Насос оснащен биметаллическим термодатчиком для защиты двигателя от перегрева и датчиком утечки для контроля проникновения жидкости в корпус двигателя.

Насос поставляется в комплекте с сетчатым фильтром и кабелем длиной 10 м.

Уплотнение кабельного ввода состоит из резинового кольца с изолирующей эпоксидной мембраной и резинового корпуса, обеспечивающего защиту от проникновения воды в двигатель.

Напорное отверстие насоса оснащено патрубком для шланга.

Основные данные DWK.E.10.200.750.5.1D.R

Maкс. расход83.6 л/с
Миним. гидростатический напор3.59 м
Макс. гидростатический напор84.6 м
Тип рабочего колесаЗАКРЫТОЕ
Максимальный размер частицы10 мм
Первичное уплотнение валаSIC-SIC
Вторичное уплотнение валаSIC-SIC
Макс. гидравлическое КПД57 %

Изображение DWK.E.10.200.750.5.1D.R

Изображение насосов DWK.E.10.200.750.5.1D.R
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики DWK.E.10.200.750.5.1D.R

Кривая характеристики насосов DWK.E.10.200.750.5.1D.R

Жидкость DWK.E.10.200.750.5.1D.R

Диапазон температур жидкости0 .. 40 °C
Мин. pH4

Материалы DWK.E.10.200.750.5.1D.R

Корпус насосаЧугун
DIN W.-Nr. GG20
Рабочее колесовысокохромистая нержавеющая сталь
DIN W.-Nr. HI-CR
ЭлектродвигательЧугун
DIN W.-Nr. GG20

Данные электрооборудования DWK.E.10.200.750.5.1D.R

Количество полюсов2
Номинальная мощность - P275 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Допуст.откл-е напряж+5/-5 %
Способ запускаstar/delta
Макс. число пусков в час18
Номинальный ток144 A
Расчетное значение тока от 3/4 нагрузки112 A
Расчетное значение тока от 1/2 нагрузки84 A
Cos phi - коэф-нт мощности0,87
Cos phi - коэф. мощности при 3/4 нагрузки0,838
Cos phi - коэф. мощности при 1/2 нагрузки0,76
Номинальная скорость2850 об/м
Эффективность электродвигателя при полной нагрузке90,8 %
Эффективность двигателя при 3/4 нагрузки90,2 %
Эффективность электродвигателя при 1/2 нагрузки88,2 %
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Взрывозащищенное исполнениенет
Длина кабеля10 м
Тип кабеляTP90/TP90
Размер кабеля7X25.0MM2+6X1MM2

Монтаж DWK.E.10.200.750.5.1D.R

Максимальная температура окружающей среды40 °C
Максимальная глубина установки25 м

Устр-ва управл-ия DWK.E.10.200.750.5.1D.R

Датчик уплотненияY
Тип датчикаBI-METAL

Другое DWK.E.10.200.750.5.1D.R

Нетто вес961 кг

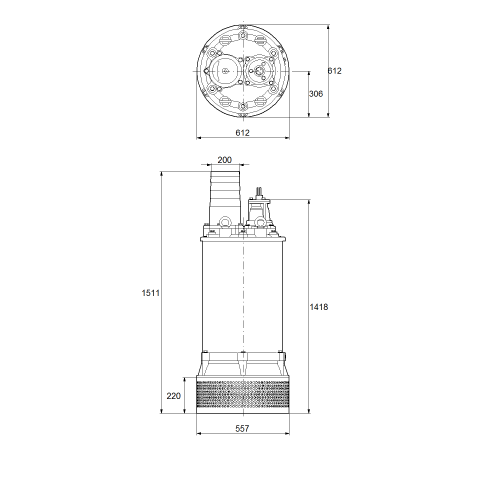

Габаритный чертеж DWK.E.10.200.750.5.1D.R

Габаритный чертеж насосов DWK.E.10.200.750.5.1D.R
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений DWK.E.10.200.750.5.1D.R

Схема подключений насосов DWK.E.10.200.750.5.1D.R
