EF30.50.06.E.EX.2.50B

Заказать

Данные каталога EF30.50.06.E.EX.2.50B

Наименование продукцииEF30.50.06.E.EX.2.50B
Производственный номер96877514
EAN номер5700312521495

Описание EF30.50.06.E.EX.2.50B

EF30.50.06.E.EX.2.50B

GRUNDFOS EF AUTOADAPT pump is a portable pump for both domestic and industrial applications.

The pump has a single-vane, semi-open impeller for 30 ммfree passage and is suitable for pumping • drainage and surface water with small impurities • wastewater with fibres, e.g. from laundries • wastewater without discharge from toilets • wastewater from commercial buildings without discharge from toilets.

The compact design makes the pump suitable for both temporary and permanent installation.

The pump has an intermediate oil chamber pre-filled with non-toxic special oil.

The pump is fitted with a cable plug for easy dismantling. This plug is hermetically sealed with polyurethane to prevent water from penetrating through the cable into the motor.

A clamp between pump housing and motor ensures easy and safe dismantling and assembly. Inspection can be done in the field without any special tools.

The pump is fitted with a double shaft seal in the unique cartridge design. This makes it easy to replace the shaft seal very quickly in the field without any special tools. It also eliminates the risk of faulty installation.

The motor is insulation class F and has long-life, deep-groove, greased-for-life ball bearings.

The pump has R 2discharge port and is ready for installation either free-standing or on an auto-coupling system.

The Grundfos EF AUTOADAPT pumps incorporate a controller, sensors and motor-protection. They only need to be connected to the mains supply. If several pumps are installed in the same tank, the control logic incorporated in the pump will ensure that the load is distributed evenly among the pumps over time. • Alarm relay output. The pump incorporates an alarm relay output. NC and NO are available and can be used as required, for example for acoustic or visual alarms.

• Random start delay in case of general power shutdown. • The pump does not start unless the phase sequence is correct. • Self-calibration after each pump cycle. • Anti-seizing system. The anti-seizing system start the pump at programmed intervals to prevent the impeller from seizing. This function is valid as long as the dryrun sensors are submerged in the media for the Ex versions.

The Grundfos CIU unit can be connected permanent or temporarily for changing the pre-setting, further settings or read out from the logging and operation parameters like no. of starts and operating hours.

Основные данные EF30.50.06.E.EX.2.50B

Maкс. расход9.11 л/с
Макс. гидростатический напор13.7 м
Тип рабочего колесаПолу-открыт
Максимальный размер частицы30 мм
Первичное уплотнение валаSIC/SIC
Вторичное уплотнение валаLIPSEAL
Макс. гидравлическое КПД60 %
Макс. рабочее давление6 бар

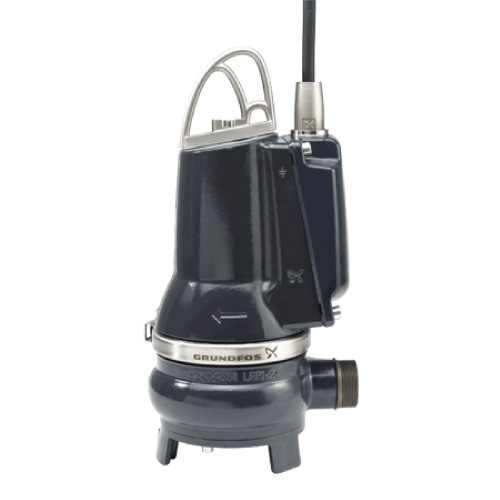

Изображение EF30.50.06.E.EX.2.50B

Изображение насосов EF30.50.06.E.EX.2.50B
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

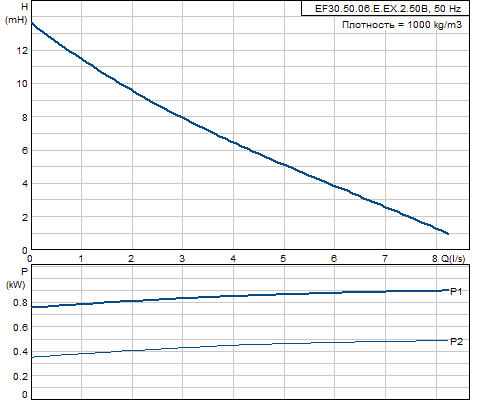

Кривая характеристики EF30.50.06.E.EX.2.50B

Кривая характеристики насосов EF30.50.06.E.EX.2.50B

Жидкость EF30.50.06.E.EX.2.50B

Диапазон температур жидкости0 .. 40 °C

Материалы EF30.50.06.E.EX.2.50B

Корпус насосаЧугун
EN-GJL-250
Рабочее колесоЧугун
EN-GJS500-7

Данные электрооборудования EF30.50.06.E.EX.2.50B

Количество полюсов2
Подводимая мощность - P11 кВт
Номинальная мощность - P20.6 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400-415 V
Допуст.откл-е напряж+6/-10 %
Способ запускапрямой пуск
Макс. число пусков в час30
Номинальный ток2,3/2,3 A
Расчетное значение тока от 3/4 нагрузки2.1 A
Расчетное значение тока от 1/2 нагрузки2 A
Пусковой ток21 A
Расчетное значение тока без нагрузки1.9 A
Cos phi - коэф-нт мощности0,65
Cos phi - коэф. мощности при 3/4 нагрузки0,58
Cos phi - коэф. мощности при 1/2 нагрузки0,50
Номинальная скорость2920 об/м
Крутящий момент заторможенного ротора11 Нм
Распределение крутящего момента12 Нм
Момент инерции0.0035 кг м2
КПД двигателя при полной нагрузке59 %
КПД двигателя при 3/4 нагрузки53 %
КПД двигателя при 1/2 нагрузки43 %
Класс защиты (IEC 34-5)IP68
Класс изоляции (IEC 85)F
Взрывозащищенное исполнениеда
Защита электродвигателяТЕРМОВЫКЛЮЧАТЕЛЬ
Длина кабеля10 м
Тип кабеляH07RN-F
Тип кабельной вилкиNo plug

Монтаж EF30.50.06.E.EX.2.50B

Максимальная температура окружающей среды40 °C
Макс. рабочее давление6 бар
Выход насосаR 2
Максимальная глубина установки10 м
Установка сухая / мокраяS
Монтажвертикальный

Устр-ва управл-ия EF30.50.06.E.EX.2.50B

Блок управленияне включен
Дополнительный I/OBuild in
Датчик влажностибез гигрометра
Датчик воды в маслебез водно-масляным датчиком

Другое EF30.50.06.E.EX.2.50B

Нетто вес39 кг

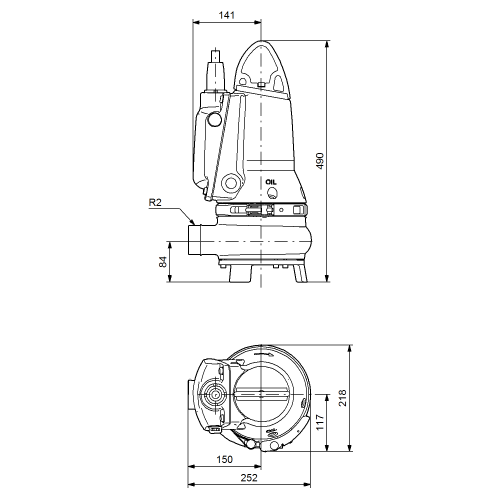

Габаритный чертеж EF30.50.06.E.EX.2.50B

Габаритный чертеж насосов EF30.50.06.E.EX.2.50B
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

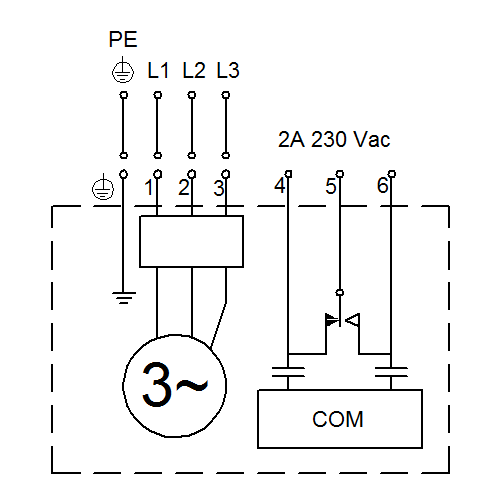

Схема подключений EF30.50.06.E.EX.2.50B

Схема подключений насосов EF30.50.06.E.EX.2.50B
