EF30.50.15.A.2.50B

Заказать

Данные каталога EF30.50.15.A.2.50B

Наименование продукцииEF30.50.15.A.2.50B
Производственный номер96104198
EAN номер5700396854243

Описание EF30.50.15.A.2.50B

Насосы EF предназначены для отведения дренажных и канализационных стоков от частных домов, ферм небольших промышленных предприятий.

Насосы EF оснащены полуоткрытым одноканальным рабочим колесом, обеспечивающим перекачивание воды с твердыми включениями.

Основные данные EF30.50.15.A.2.50B

Maкс. расход12.9 л/с
Макс. гидростатический напор22.5 м
Тип рабочего колесаПолу-открыт
Максимальный размер частицы30 мм
Первичное уплотнение валаSIC/SIC
Вторичное уплотнение валаLIPSEAL
Макс. гидравлическое КПД64 %
Макс. рабочее давление6 бар
Данные на паспортной табличкеLGA

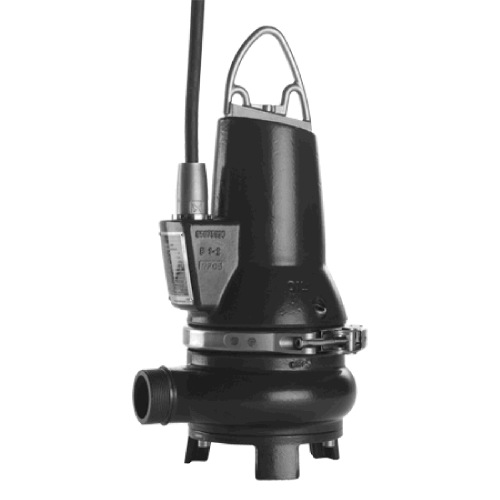

Изображение EF30.50.15.A.2.50B

Изображение насосов EF30.50.15.A.2.50B
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики EF30.50.15.A.2.50B

Кривая характеристики насосов EF30.50.15.A.2.50B

Жидкость EF30.50.15.A.2.50B

Диапазон температур жидкости0 .. 40 °C

Материалы EF30.50.15.A.2.50B

Корпус насосаЧугун
EN-GJL-250
Рабочее колесоЧугун
EN-GJS500-7

Данные электрооборудования EF30.50.15.A.2.50B

Количество полюсов2
Подводимая мощность - P12.2 кВт
Номинальная мощность - P21.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400-415 V
Допуст.откл-е напряж+6/-10 %
Способ запускапрямой пуск
Макс. число пусков в час30
Номинальный ток3,8/3,8 A
Расчетное значение тока от 3/4 нагрузки3 A
Расчетное значение тока от 1/2 нагрузки2.4 A
Пусковой ток21 A
Расчетное значение тока без нагрузки1.9 A
Cos phi - коэф-нт мощности0,88
Cos phi - коэф. мощности при 3/4 нагрузки0,81
Cos phi - коэф. мощности при 1/2 нагрузки0,71
Номинальная скорость2720 об/м
Крутящий момент заторможенного ротора11 Нм
Распределение крутящего момента12 Нм
Момент инерции0.0039 кг м2
КПД двигателя при полной нагрузке67 %
КПД двигателя при 3/4 нагрузки68 %
КПД двигателя при 1/2 нагрузки63 %
Класс защиты (IEC 34-5)IP68
Класс изоляции (IEC 85)F
Взрывозащищенное исполнениенет
Защита электродвигателяТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защитавнутрен.
Длина кабеля10 м
Тип кабеляH07RN-F
Тип кабельной вилкиCEE

Монтаж EF30.50.15.A.2.50B

Максимальная температура окружающей среды40 °C
Макс. рабочее давление6 бар
Выход насосаR 2
Максимальная глубина установки10 м
Установка сухая / мокраяS
Монтажвертикальный

Устр-ва управл-ия EF30.50.15.A.2.50B

Блок управленияВключен блок управления
Дополнительный I/OExternal
Датчик влажностибез гигрометра
Датчик воды в маслебез водно-масляным датчиком

Другое EF30.50.15.A.2.50B

Нетто вес38 кг

Габаритный чертеж EF30.50.15.A.2.50B

Габаритный чертеж насосов EF30.50.15.A.2.50B
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений EF30.50.15.A.2.50B

Схема подключений насосов EF30.50.15.A.2.50B
