Hydro MPC-E 2 CRE 5-8

Заказать

Данные каталога Hydro MPC-E 2 CRE 5-8

Наименование продукции	HYDRO MPC-E 2 CRE 5-8
Производственный номер	95044520
EAN номер	5700835493927

Основные данные Hydro MPC-E 2 CRE 5-8

Система с мин. расходом	2.5 м3/ч
Maкс. расход	17 м3/ч
Система с макс. расходом	17 м3/ч
Макс. гидростатический напор	53 м
Рабочие колеса основного насоса	8
Макс. рабочее давление	16 бар
Основной тип насоса	CRE5-8
Номер основн.насоса	96518430
Количество насосов	2
Положение клапана	напорная сторона

Изображение Hydro MPC-E 2 CRE 5-8

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

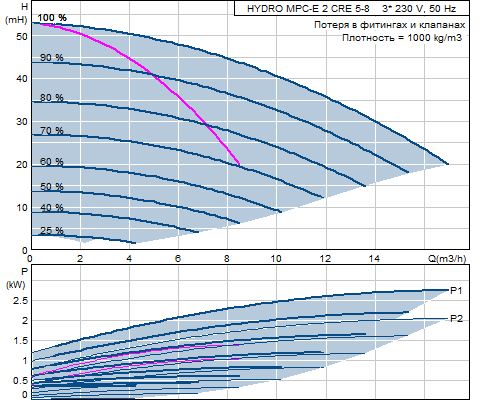

Кривая характеристики Hydro MPC-E 2 CRE 5-8

Жидкость Hydro MPC-E 2 CRE 5-8

Диапазон температур жидкости

5 .. 70 °C

Данные электрооборудования Hydro MPC-E 2 CRE 5-8

Мощность (Р2) основного насоса	1.1 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 3X400 V, 50 Hz, N, PE
Фазы основного насоса	1
Запуск основного насоса	электрический
Номин. ток системы	10.5 A
Класс защиты (IEC 34-5)	IP54
Силовой кабель	L1,L2,L3,N,PE: 5x1,5..2,5 mm2
Подавление радиопомех	IEC/CISPR 11-1B

Монтаж Hydro MPC-E 2 CRE 5-8

Макс. рабочее давление	16 бар
Макс. давление на входе	10 бар
Вход насоса	R 2
Выход насоса	R 2
Допустимое давление	PN 10/16

Устр-ва управл-ия Hydro MPC-E 2 CRE 5-8

Тип управления	E
Пульт управления	CU 351

Резервуар Hydro MPC-E 2 CRE 5-8

Объем напорного бака	25 л
Диафрагменный бак	да

Другое Hydro MPC-E 2 CRE 5-8

Базисный продукт	Y
Нетто вес	126 кг
Полный вес	186 кг
Язык	RU
Типоряд	Русский
Конфигурационный файл Control MPC	95043948
Конфигурационный файл Hydro MPC	96307209

Габаритный чертеж Hydro MPC-E 2 CRE 5-8

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

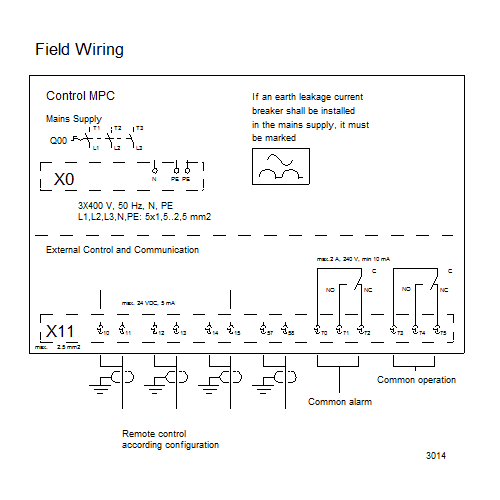

Схема подключений Hydro MPC-E 2 CRE 5-8
