Hydro MPC-E 4 CRE 5-5

Заказать

Данные каталога Hydro MPC-E 4 CRE 5-5

Наименование продукцииHYDRO MPC-E 4 CRE 5-5
Производственный номер95044533
EAN номер5700835494061

Основные данные Hydro MPC-E 4 CRE 5-5

Система с мин. расходом2.5 м3
Maкс. расход34 м3
Система с макс. расходом34 м3
Макс. гидростатический напор32.9 м
Рабочие колеса основного насоса5
Макс. рабочее давление16 бар
Основной тип насосаCRE5-5
Номер основн.насоса96575296
Количество насосов4
Положение клапананапорная сторона

Изображение Hydro MPC-E 4 CRE 5-5

Изображение насосов Hydro MPC-E 4 CRE 5-5
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

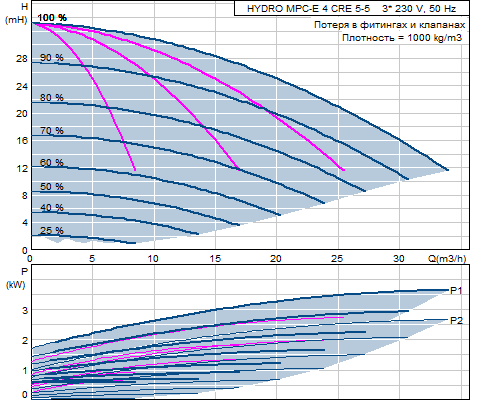

Кривая характеристики Hydro MPC-E 4 CRE 5-5

Кривая характеристики насосов Hydro MPC-E 4 CRE 5-5

Жидкость Hydro MPC-E 4 CRE 5-5

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-E 4 CRE 5-5

Мощность (Р2) основного насоса0.75 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 3X400 V, 50 Hz, N, PE
Фазы основного насоса1
Запуск основного насосаэлектрический
Номин. ток системы10.2 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,N,PE: 5x1,5..2,5 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-E 4 CRE 5-5

Макс. рабочее давление16 бар
Макс. давление на входе10 бар
Вход насосаR 2 1/2
Выход насосаR 2 1/2
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-E 4 CRE 5-5

Тип управленияE
Пульт управленияCU 351

Резервуар Hydro MPC-E 4 CRE 5-5

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-E 4 CRE 5-5

Базисный продуктY
Нетто вес222 кг
Полный вес282 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC95043975
Конфигурационный файл Hydro MPC96307209

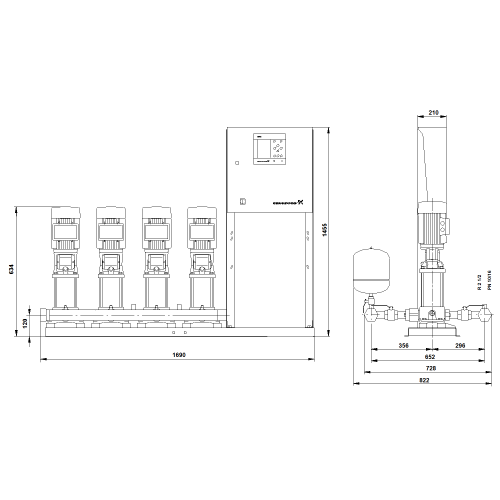

Габаритный чертеж Hydro MPC-E 4 CRE 5-5

Габаритный чертеж насосов Hydro MPC-E 4 CRE 5-5
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

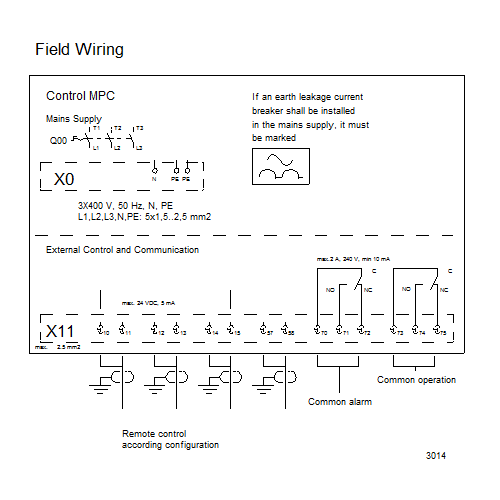

Схема подключений Hydro MPC-E 4 CRE 5-5

Схема подключений насосов Hydro MPC-E 4 CRE 5-5
