Hydro MPC-E 4 CRE 5-20

Заказать

Данные каталога Hydro MPC-E 4 CRE 5-20

Наименование продукцииHYDRO MPC-E 4 CRE 5-20
Производственный номер95044537
EAN номер5700835494115

Основные данные Hydro MPC-E 4 CRE 5-20

Система с мин. расходом2.5 м3
Maкс. расход34 м3
Система с макс. расходом34 м3
Макс. гидростатический напор136 м
Рабочие колеса основного насоса20
Макс. рабочее давление16 бар
Основной тип насосаCRE5-20
Номер основн.насоса96518433
Количество насосов4
Положение клапананапорная сторона

Изображение Hydro MPC-E 4 CRE 5-20

Изображение насосов Hydro MPC-E 4 CRE 5-20
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

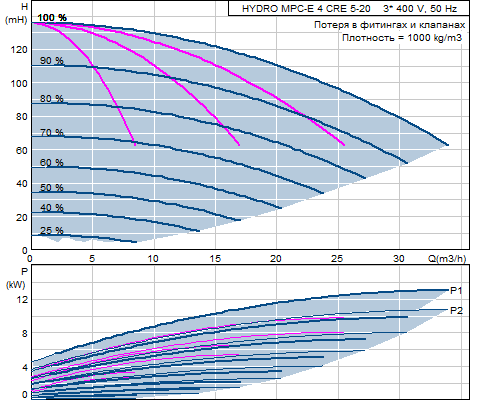

Кривая характеристики Hydro MPC-E 4 CRE 5-20

Кривая характеристики насосов Hydro MPC-E 4 CRE 5-20

Жидкость Hydro MPC-E 4 CRE 5-20

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-E 4 CRE 5-20

Мощность (Р2) основного насоса3 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Запуск основного насосаэлектрический
Номин. ток системы25 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x4..6 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-E 4 CRE 5-20

Макс. рабочее давление16 бар
Макс. давление на входе2.39 бар
Вход насосаR 2 1/2
Выход насосаR 2 1/2
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-E 4 CRE 5-20

Тип управленияE
Пульт управленияCU 351

Резервуар Hydro MPC-E 4 CRE 5-20

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-E 4 CRE 5-20

Базисный продуктY
Нетто вес327 кг
Полный вес387 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC95043979
Конфигурационный файл Hydro MPC96307209

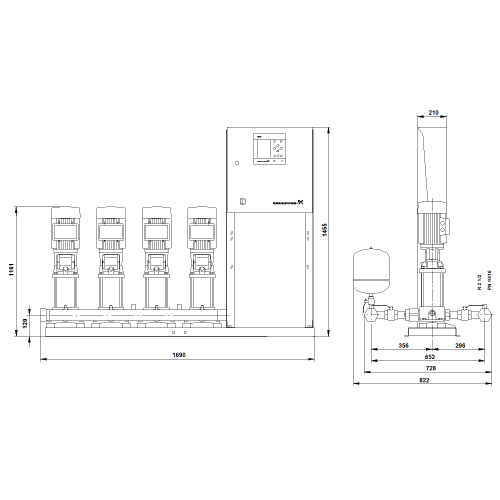

Габаритный чертеж Hydro MPC-E 4 CRE 5-20

Габаритный чертеж насосов Hydro MPC-E 4 CRE 5-20
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-E 4 CRE 5-20

Схема подключений насосов Hydro MPC-E 4 CRE 5-20
