Hydro MPC-E 4 CRE 15-2

Заказать

Данные каталога Hydro MPC-E 4 CRE 15-2

Наименование продукции	HYDRO MPC-E 4 CRE 15-2
Производственный номер	95044569
EAN номер	5700835499691

Основные данные Hydro MPC-E 4 CRE 15-2

Система с мин. расходом	8.5 м3/ч
Maкс. расход	93 м3/ч
Система с макс. расходом	100 м3/ч
Макс. гидростатический напор	28.7 м
Рабочие колеса основного насоса	2
Макс. рабочее давление	16 бар
Основной тип насоса	CRE15-02
Номер основн.насоса	96512707
Количество насосов	4
Положение клапана	напорная сторона

Изображение Hydro MPC-E 4 CRE 15-2

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

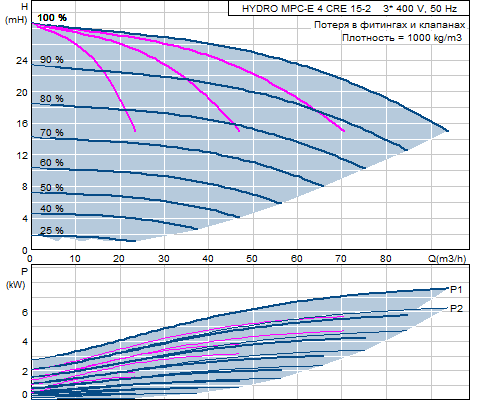

Кривая характеристики Hydro MPC-E 4 CRE 15-2

Жидкость Hydro MPC-E 4 CRE 15-2

Диапазон температур жидкости

5 .. 70 °C

Данные электрооборудования Hydro MPC-E 4 CRE 15-2

Мощность (Р2) основного насоса	2.2 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 400 V, 50 Hz, PE
Запуск основного насоса	электрический
Номин. ток системы	19 A
Класс защиты (IEC 34-5)	IP54
Силовой кабель	L1,L2,L3,PE: 4x2,5..4 mm2
Подавление радиопомех	IEC/CISPR 11-1B

Монтаж Hydro MPC-E 4 CRE 15-2

Макс. рабочее давление	16 бар
Макс. давление на входе	8 бар
Стандартный фланец	DIN
Вход насоса	DN100
Выход насоса	DN100
Допустимое давление	PN 10/16

Устр-ва управл-ия Hydro MPC-E 4 CRE 15-2

Тип управления	E
Пульт управления	CU 351

Резервуар Hydro MPC-E 4 CRE 15-2

Объем напорного бака	25 л
Диафрагменный бак	да

Другое Hydro MPC-E 4 CRE 15-2

Базисный продукт	Y
Нетто вес	400 кг
Полный вес	500 кг
Язык	RU
Типоряд	Русский
Конфигурационный файл Control MPC	95043978
Конфигурационный файл Hydro MPC	96307209

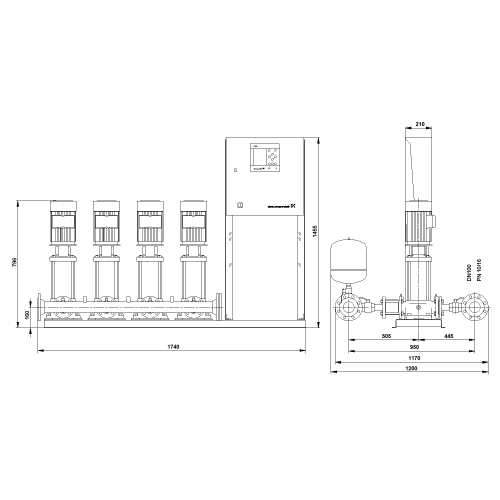

Габаритный чертеж Hydro MPC-E 4 CRE 15-2

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-E 4 CRE 15-2
