Hydro MPC-E 4 CRE 15-7

Заказать

Данные каталога Hydro MPC-E 4 CRE 15-7

Наименование продукцииHYDRO MPC-E 4 CRE 15-7
Производственный номер95044572
EAN номер5700835500120

Основные данные Hydro MPC-E 4 CRE 15-7

Система с мин. расходом8.5 м3
Maкс. расход93 м3
Система с макс. расходом100 м3
Макс. гидростатический напор98.5 м
Рабочие колеса основного насоса7
Макс. рабочее давление16 бар
Основной тип насосаCRE15-07
Номер основн.насоса96512710
Количество насосов4
Положение клапананапорная сторона

Изображение Hydro MPC-E 4 CRE 15-7

Изображение насосов Hydro MPC-E 4 CRE 15-7
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики Hydro MPC-E 4 CRE 15-7

Кривая характеристики насосов Hydro MPC-E 4 CRE 15-7

Жидкость Hydro MPC-E 4 CRE 15-7

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-E 4 CRE 15-7

Мощность (Р2) основного насоса5.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Запуск основного насосаэлектрический
Номин. ток системы44 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x10..16 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-E 4 CRE 15-7

Макс. рабочее давление16 бар
Макс. давление на входе6.15 бар
Стандартный фланецDIN
Вход насосаDN100
Выход насосаDN100
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-E 4 CRE 15-7

Тип управленияE
Пульт управленияCU 351

Резервуар Hydro MPC-E 4 CRE 15-7

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-E 4 CRE 15-7

Базисный продуктY
Нетто вес560 кг
Полный вес660 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC95043981
Конфигурационный файл Hydro MPC96307209

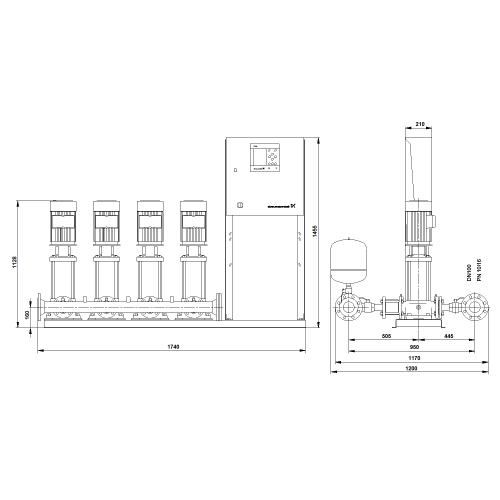

Габаритный чертеж Hydro MPC-E 4 CRE 15-7

Габаритный чертеж насосов Hydro MPC-E 4 CRE 15-7
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-E 4 CRE 15-7

Схема подключений насосов Hydro MPC-E 4 CRE 15-7
