Hydro MPC-F 2 CR 10-4

Заказать

Данные каталога Hydro MPC-F 2 CR 10-4

Наименование продукцииHYDRO MPC-F 2CR10-4
Производственный номер97520709
EAN номер5700317509009

Основные данные Hydro MPC-F 2 CR 10-4

Система с мин. расходом5 м3
Maкс. расход26 м3
Система с макс. расходом13 м3
Макс. гидростатический напор40.8 м
Рабочие колеса основного насоса4
Макс. рабочее давление16 бар
Основной тип насосаCR10-4
Номер основн.насоса96500982
Количество насосов2
Положение клапананапорная сторона

Изображение Hydro MPC-F 2 CR 10-4

Изображение насосов Hydro MPC-F 2 CR 10-4
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

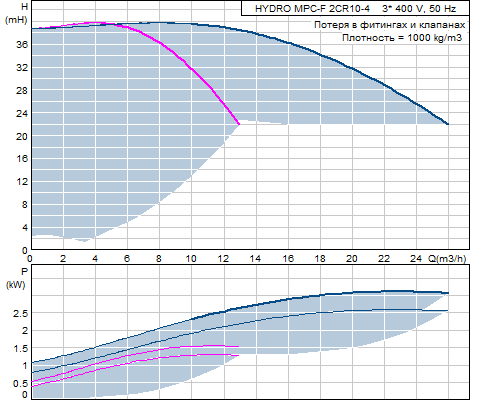

Кривая характеристики Hydro MPC-F 2 CR 10-4

Кривая характеристики насосов Hydro MPC-F 2 CR 10-4

Жидкость Hydro MPC-F 2 CR 10-4

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-F 2 CR 10-4

Мощность (Р2) основного насоса1.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапрямой пуск
Номин. ток системы6.3 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x1,5 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-F 2 CR 10-4

Макс. рабочее давление16 бар
Макс. давление на входе8 бар
Стандартный фланецDIN
Вход насосаR 2 1/2
Выход насосаR 2 1/2
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-F 2 CR 10-4

Тип управленияF
Пульт управленияCU 351

Резервуар Hydro MPC-F 2 CR 10-4

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-F 2 CR 10-4

Базисный продуктY
Нетто вес170 кг
Полный вес210 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307051
Конфигурационный файл Hydro MPC96307209

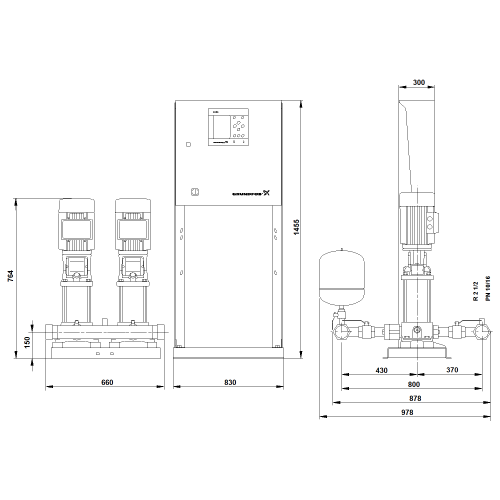

Габаритный чертеж Hydro MPC-F 2 CR 10-4

Габаритный чертеж насосов Hydro MPC-F 2 CR 10-4
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 2 CR 10-4

Схема подключений насосов Hydro MPC-F 2 CR 10-4
