Hydro MPC-F 2 CR 64-3-1

Заказать

Данные каталога Hydro MPC-F 2 CR 64-3-1

Наименование продукции	HYDRO MPC-F 2CR64-3-1
Производственный номер	97520741
EAN номер	5700317509320

Основные данные Hydro MPC-F 2 CR 64-3-1

Система с мин. расходом	30 м3/ч
Maкс. расход	170 м3/ч
Система с макс. расходом	85 м3/ч
Макс. гидростатический напор	79.8 м
Рабочие колеса основного насоса	3
Макс. рабочее давление	16 бар
Основной тип насоса	CR64-3-1
Номер основн.насоса	96123532
Количество насосов	2
Положение клапана	напорная сторона

Изображение Hydro MPC-F 2 CR 64-3-1

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

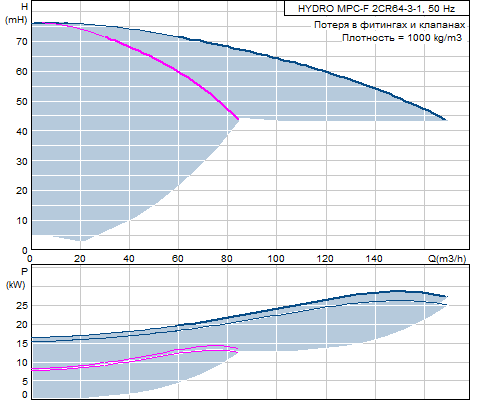

Кривая характеристики Hydro MPC-F 2 CR 64-3-1

Жидкость Hydro MPC-F 2 CR 64-3-1

Диапазон температур жидкости

5 .. 70 °C

Данные электрооборудования Hydro MPC-F 2 CR 64-3-1

Мощность (Р2) основного насоса	15 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса	3 x 400 V
Запуск основного насоса	пуск/соединение треугольник
Номин. ток системы	55.2 A
Класс защиты (IEC 34-5)	IP54
Силовой кабель	L1,L2,L3,PE: 4x16 mm2
Подавление радиопомех	IEC/CISPR 11-1B

Монтаж Hydro MPC-F 2 CR 64-3-1

Макс. рабочее давление	16 бар
Макс. давление на входе	8.02 бар
Стандартный фланец	DIN
Вход насоса	DN150
Выход насоса	DN150
Допустимое давление	PN 10/16

Устр-ва управл-ия Hydro MPC-F 2 CR 64-3-1

Тип управления	F
Пульт управления	CU 351

Резервуар Hydro MPC-F 2 CR 64-3-1

Объем напорного бака	25 л
Диафрагменный бак	да

Другое Hydro MPC-F 2 CR 64-3-1

Базисный продукт	Y
Нетто вес	578 кг
Полный вес	618 кг
Язык	RU
Типоряд	Русский
Конфигурационный файл Control MPC	96307051
Конфигурационный файл Hydro MPC	96307209

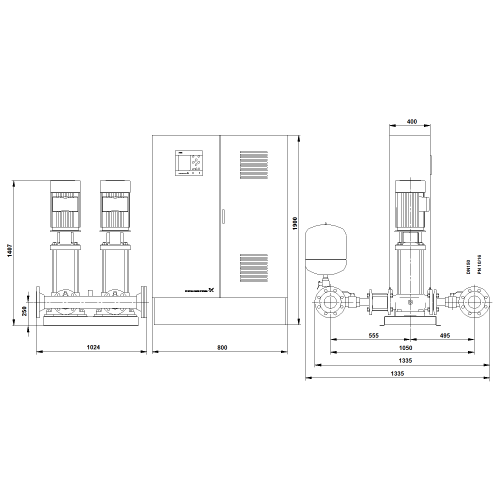

Габаритный чертеж Hydro MPC-F 2 CR 64-3-1

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 2 CR 64-3-1
