Hydro MPC-F 3 CR 3-7

Заказать

Данные каталога Hydro MPC-F 3 CR 3-7

Наименование продукцииHYDRO MPC-F 3CR3-7
Производственный номер97520756
EAN номер5700317509474

Основные данные Hydro MPC-F 3 CR 3-7

Система с мин. расходом1.2 м3
Maкс. расход13.5 м3
Система с макс. расходом9 м3
Макс. гидростатический напор45.9 м
Рабочие колеса основного насоса7
Макс. рабочее давление16 бар
Основной тип насосаCR3-7
Номер основн.насоса96516594
Количество насосов3
Положение клапананапорная сторона

Изображение Hydro MPC-F 3 CR 3-7

Изображение насосов Hydro MPC-F 3 CR 3-7
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

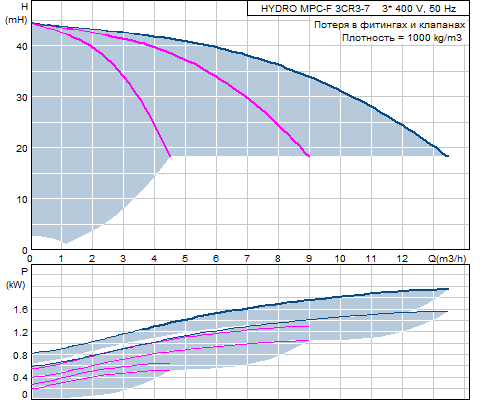

Кривая характеристики Hydro MPC-F 3 CR 3-7

Кривая характеристики насосов Hydro MPC-F 3 CR 3-7

Жидкость Hydro MPC-F 3 CR 3-7

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-F 3 CR 3-7

Мощность (Р2) основного насоса0.55 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапрямой пуск
Номин. ток системы4.32 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x1,5 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-F 3 CR 3-7

Макс. рабочее давление16 бар
Макс. давление на входе10 бар
Стандартный фланецDIN
Вход насосаR 2
Выход насосаR 2
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-F 3 CR 3-7

Тип управленияF
Пульт управленияCU 351

Резервуар Hydro MPC-F 3 CR 3-7

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-F 3 CR 3-7

Базисный продуктY
Нетто вес177 кг
Полный вес217 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307052
Конфигурационный файл Hydro MPC96307209

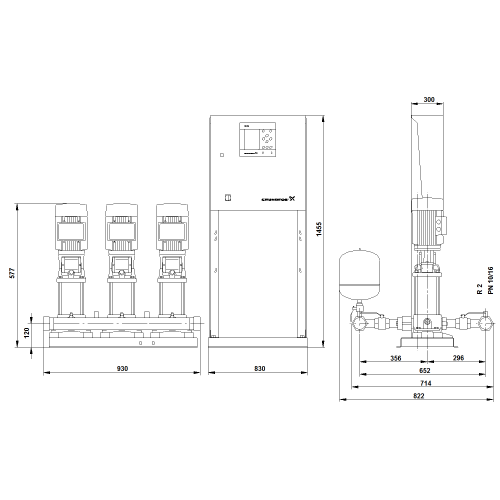

Габаритный чертеж Hydro MPC-F 3 CR 3-7

Габаритный чертеж насосов Hydro MPC-F 3 CR 3-7
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 3 CR 3-7

Схема подключений насосов Hydro MPC-F 3 CR 3-7
