Hydro MPC-F 3 CR 64-4-2

Заказать

Данные каталога Hydro MPC-F 3 CR 64-4-2

Наименование продукцииHYDRO MPC-F 3CR64-4-2
Производственный номер97520802
EAN номер5700317509931

Основные данные Hydro MPC-F 3 CR 64-4-2

Система с мин. расходом30 м3
Maкс. расход255 м3
Система с макс. расходом170 м3
Макс. гидростатический напор99 м
Рабочие колеса основного насоса4
Макс. рабочее давление16 бар
Основной тип насосаCR64-4-2
Номер основн.насоса96123534
Количество насосов3
Положение клапананапорная сторона

Изображение Hydro MPC-F 3 CR 64-4-2

Изображение насосов Hydro MPC-F 3 CR 64-4-2
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

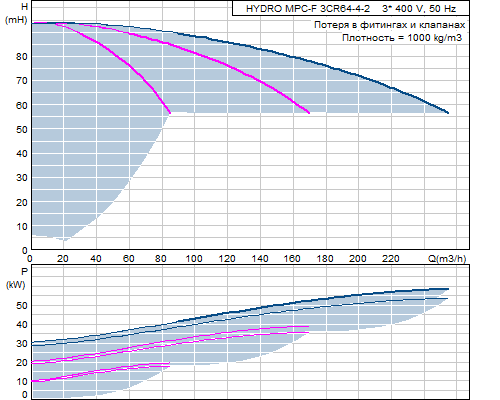

Кривая характеристики Hydro MPC-F 3 CR 64-4-2

Кривая характеристики насосов Hydro MPC-F 3 CR 64-4-2

Жидкость Hydro MPC-F 3 CR 64-4-2

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-F 3 CR 64-4-2

Мощность (Р2) основного насоса18.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапуск/соединение треугольник
Номин. ток системы102 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x35 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-F 3 CR 64-4-2

Макс. рабочее давление16 бар
Макс. давление на входе6.1 бар
Стандартный фланецDIN
Вход насосаDN200
Выход насосаDN200
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-F 3 CR 64-4-2

Тип управленияF
Пульт управленияCU 351

Резервуар Hydro MPC-F 3 CR 64-4-2

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-F 3 CR 64-4-2

Базисный продуктY
Нетто вес914 кг
Полный вес954 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307052
Конфигурационный файл Hydro MPC96307209

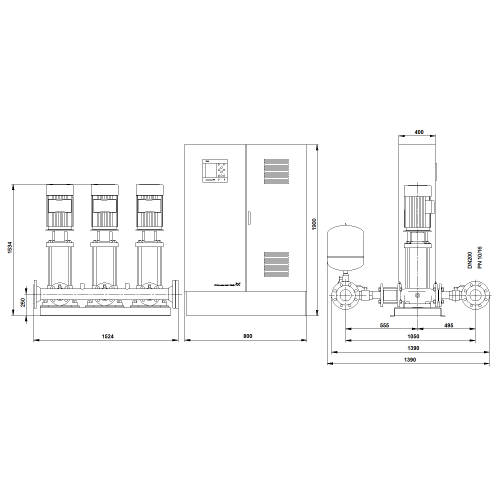

Габаритный чертеж Hydro MPC-F 3 CR 64-4-2

Габаритный чертеж насосов Hydro MPC-F 3 CR 64-4-2
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 3 CR 64-4-2

Схема подключений насосов Hydro MPC-F 3 CR 64-4-2
