Hydro MPC-F 4 CR 64-6-2

Заказать

Данные каталога Hydro MPC-F 4 CR 64-6-2

Наименование продукцииHYDRO MPC-F 4CR64-6-2
Производственный номер97520866
EAN номер5700317510579

Основные данные Hydro MPC-F 4 CR 64-6-2

Система с мин. расходом30 м3
Maкс. расход340 м3
Система с макс. расходом255 м3
Макс. гидростатический напор158 м
Рабочие колеса основного насоса6
Макс. рабочее давление16 бар
Основной тип насосаCR64-6-2
Номер основн.насоса96123540
Количество насосов4
Положение клапананапорная сторона

Изображение Hydro MPC-F 4 CR 64-6-2

Изображение насосов Hydro MPC-F 4 CR 64-6-2
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

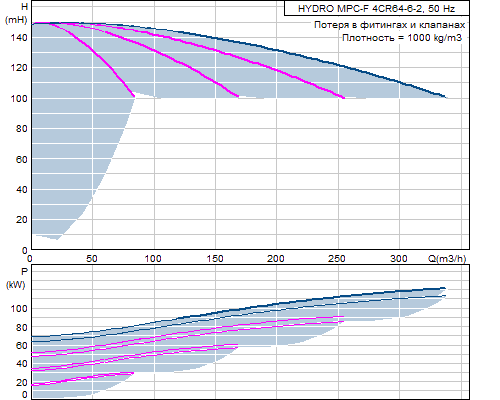

Кривая характеристики Hydro MPC-F 4 CR 64-6-2

Кривая характеристики насосов Hydro MPC-F 4 CR 64-6-2

Жидкость Hydro MPC-F 4 CR 64-6-2

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-F 4 CR 64-6-2

Мощность (Р2) основного насоса30 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапуск/соединение треугольник
Номин. ток системы211 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x120 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-F 4 CR 64-6-2

Макс. рабочее давление16 бар
Макс. давление на входе0.22 бар
Стандартный фланецDIN
Вход насосаDN200
Выход насосаDN200
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-F 4 CR 64-6-2

Тип управленияF
Пульт управленияCU 351

Резервуар Hydro MPC-F 4 CR 64-6-2

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-F 4 CR 64-6-2

Базисный продуктY
Нетто вес1770 кг
Полный вес1810 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307053
Конфигурационный файл Hydro MPC96307209

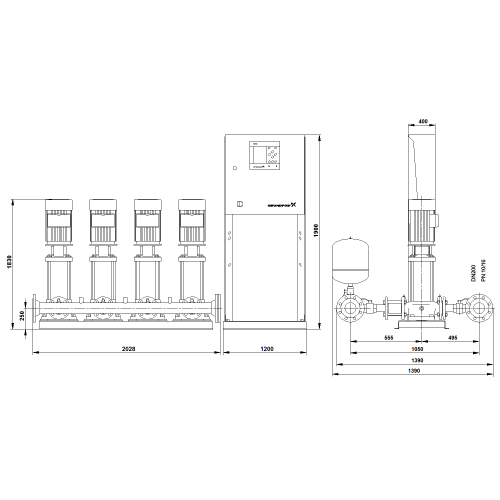

Габаритный чертеж Hydro MPC-F 4 CR 64-6-2

Габаритный чертеж насосов Hydro MPC-F 4 CR 64-6-2
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 4 CR 64-6-2

Схема подключений насосов Hydro MPC-F 4 CR 64-6-2
