Hydro MPC-F 5 CR 3-19

Заказать

Данные каталога Hydro MPC-F 5 CR 3-19

Наименование продукцииHYDRO MPC-F 5CR3-19
Производственный номер97520879
EAN номер5700317510708

Основные данные Hydro MPC-F 5 CR 3-19

Система с мин. расходом1.2 м3
Maкс. расход22.5 м3
Система с макс. расходом18 м3
Макс. гидростатический напор126 м
Рабочие колеса основного насоса19
Макс. рабочее давление16 бар
Основной тип насосаCR3-19
Номер основн.насоса96516603
Количество насосов5
Положение клапананапорная сторона

Изображение Hydro MPC-F 5 CR 3-19

Изображение насосов Hydro MPC-F 5 CR 3-19
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

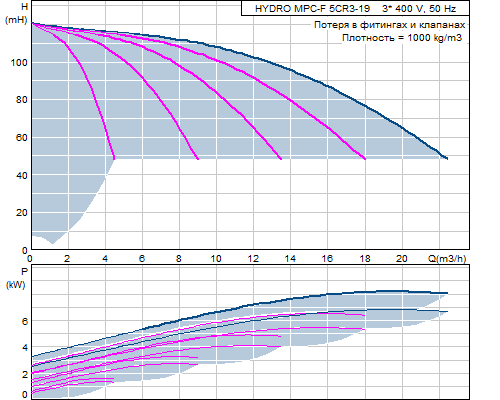

Кривая характеристики Hydro MPC-F 5 CR 3-19

Кривая характеристики насосов Hydro MPC-F 5 CR 3-19

Жидкость Hydro MPC-F 5 CR 3-19

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-F 5 CR 3-19

Мощность (Р2) основного насоса1.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапрямой пуск
Номин. ток системы15.8 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x2,5 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-F 5 CR 3-19

Макс. рабочее давление16 бар
Макс. давление на входе3.42 бар
Стандартный фланецDIN
Вход насосаR 2 1/2
Выход насосаR 2 1/2
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-F 5 CR 3-19

Тип управленияF
Пульт управленияCU 351

Резервуар Hydro MPC-F 5 CR 3-19

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-F 5 CR 3-19

Базисный продуктY
Нетто вес302 кг
Полный вес342 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307054
Конфигурационный файл Hydro MPC96307209

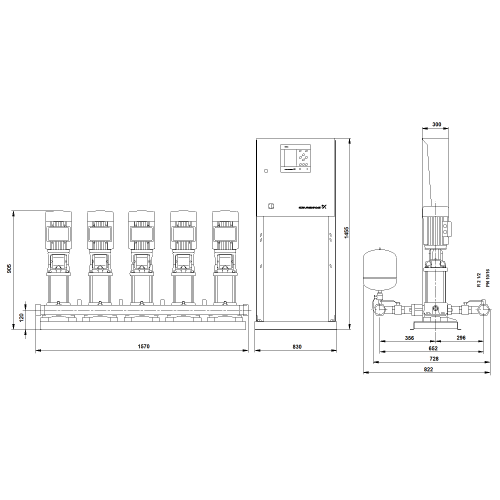

Габаритный чертеж Hydro MPC-F 5 CR 3-19

Габаритный чертеж насосов Hydro MPC-F 5 CR 3-19
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 5 CR 3-19

Схема подключений насосов Hydro MPC-F 5 CR 3-19
