Hydro MPC-F 5 CR 3-23

Заказать

Данные каталога Hydro MPC-F 5 CR 3-23

Наименование продукции	HYDRO MPC-F 5CR3-23
Производственный номер	97520880
EAN номер	5700317510715

Основные данные Hydro MPC-F 5 CR 3-23

Система с мин. расходом	1.2 м3/ч
Maкс. расход	22.5 м3/ч
Система с макс. расходом	18 м3/ч
Макс. гидростатический напор	153 м
Рабочие колеса основного насоса	23
Макс. рабочее давление	16 бар
Основной тип насоса	CR3-23
Номер основн.насоса	96513344
Количество насосов	5
Положение клапана	напорная сторона

Изображение Hydro MPC-F 5 CR 3-23

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

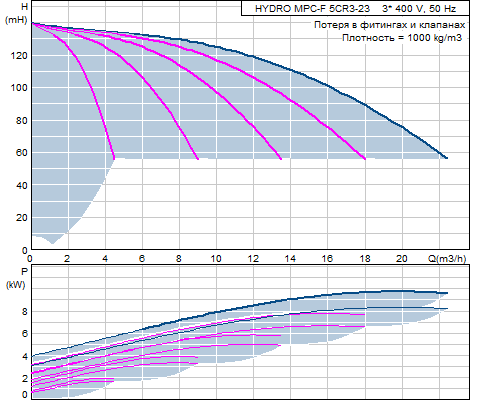

Кривая характеристики Hydro MPC-F 5 CR 3-23

Жидкость Hydro MPC-F 5 CR 3-23

Диапазон температур жидкости

5 .. 70 °C

Данные электрооборудования Hydro MPC-F 5 CR 3-23

Мощность (Р2) основного насоса	2.2 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса	3 x 400 V
Запуск основного насоса	прямой пуск
Номин. ток системы	22.3 A
Класс защиты (IEC 34-5)	IP54
Силовой кабель	L1,L2,L3,PE: 4x4 mm2
Подавление радиопомех	IEC/CISPR 11-1B

Монтаж Hydro MPC-F 5 CR 3-23

Макс. рабочее давление	16 бар
Макс. давление на входе	0.7 бар
Стандартный фланец	DIN
Вход насоса	R 2 1/2
Выход насоса	R 2 1/2
Допустимое давление	PN 10/16

Устр-ва управл-ия Hydro MPC-F 5 CR 3-23

Тип управления	F
Пульт управления	CU 351

Резервуар Hydro MPC-F 5 CR 3-23

Объем напорного бака	25 л
Диафрагменный бак	да

Другое Hydro MPC-F 5 CR 3-23

Базисный продукт	Y
Нетто вес	320 кг
Полный вес	360 кг
Язык	RU
Типоряд	Русский
Конфигурационный файл Control MPC	96307054
Конфигурационный файл Hydro MPC	96307209

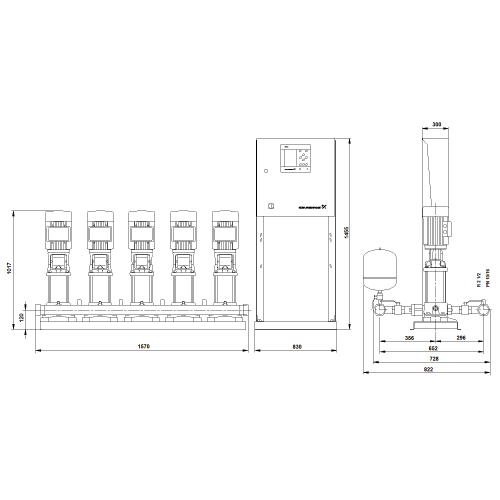

Габаритный чертеж Hydro MPC-F 5 CR 3-23

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 5 CR 3-23
