Hydro MPC-F 5 CR 5-20

Заказать

Данные каталога Hydro MPC-F 5 CR 5-20

Наименование продукцииHYDRO MPC-F 5CR5-20
Производственный номер97520886
EAN номер5700317510777

Основные данные Hydro MPC-F 5 CR 5-20

Система с мин. расходом2.5 м3
Maкс. расход42.5 м3
Система с макс. расходом34 м3
Макс. гидростатический напор136 м
Рабочие колеса основного насоса20
Макс. рабочее давление16 бар
Основной тип насосаCR5-20
Номер основн.насоса96513380
Количество насосов5
Положение клапананапорная сторона

Изображение Hydro MPC-F 5 CR 5-20

Изображение насосов Hydro MPC-F 5 CR 5-20
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

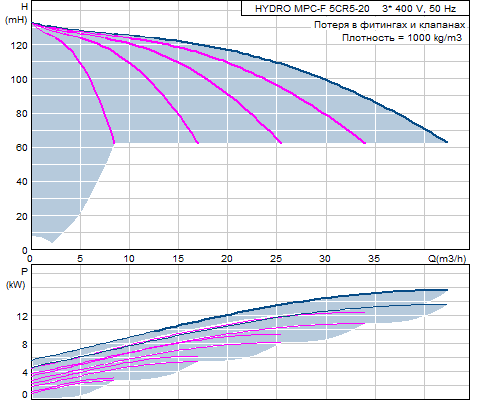

Кривая характеристики Hydro MPC-F 5 CR 5-20

Кривая характеристики насосов Hydro MPC-F 5 CR 5-20

Жидкость Hydro MPC-F 5 CR 5-20

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-F 5 CR 5-20

Мощность (Р2) основного насоса3 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапрямой пуск
Номин. ток системы31.5 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x6 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-F 5 CR 5-20

Макс. рабочее давление16 бар
Макс. давление на входе2.39 бар
Стандартный фланецDIN
Вход насосаR 2 1/2
Выход насосаR 2 1/2
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-F 5 CR 5-20

Тип управленияF
Пульт управленияCU 351

Резервуар Hydro MPC-F 5 CR 5-20

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-F 5 CR 5-20

Базисный продуктY
Нетто вес359 кг
Полный вес399 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307054
Конфигурационный файл Hydro MPC96307209

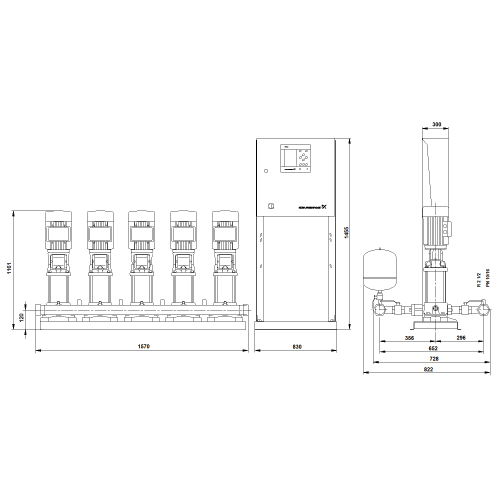

Габаритный чертеж Hydro MPC-F 5 CR 5-20

Габаритный чертеж насосов Hydro MPC-F 5 CR 5-20
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 5 CR 5-20

Схема подключений насосов Hydro MPC-F 5 CR 5-20
