Hydro MPC-F 5 CR 10-9

Заказать

Данные каталога Hydro MPC-F 5 CR 10-9

Наименование продукцииHYDRO MPC-F 5CR10-9
Производственный номер97520891
EAN номер5700317510821

Основные данные Hydro MPC-F 5 CR 10-9

Система с мин. расходом5 м3
Maкс. расход65 м3
Система с макс. расходом52 м3
Макс. гидростатический напор91.8 м
Рабочие колеса основного насоса9
Макс. рабочее давление16 бар
Основной тип насосаCR10-9
Номер основн.насоса96501231
Количество насосов5
Положение клапананапорная сторона

Изображение Hydro MPC-F 5 CR 10-9

Изображение насосов Hydro MPC-F 5 CR 10-9
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

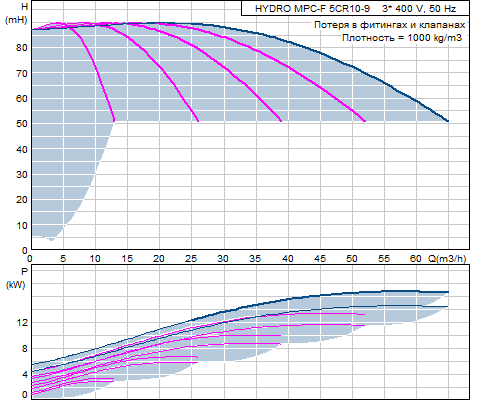

Кривая характеристики Hydro MPC-F 5 CR 10-9

Кривая характеристики насосов Hydro MPC-F 5 CR 10-9

Жидкость Hydro MPC-F 5 CR 10-9

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-F 5 CR 10-9

Мощность (Р2) основного насоса3 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапрямой пуск
Номин. ток системы31.5 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x6 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-F 5 CR 10-9

Макс. рабочее давление16 бар
Макс. давление на входе6.82 бар
Стандартный фланецDIN
Вход насосаDN80
Выход насосаDN80
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-F 5 CR 10-9

Тип управленияF
Пульт управленияCU 351

Резервуар Hydro MPC-F 5 CR 10-9

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-F 5 CR 10-9

Базисный продуктY
Нетто вес458 кг
Полный вес498 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307054
Конфигурационный файл Hydro MPC96307209

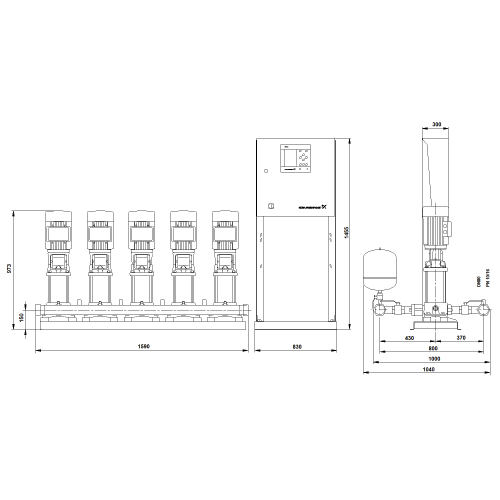

Габаритный чертеж Hydro MPC-F 5 CR 10-9

Габаритный чертеж насосов Hydro MPC-F 5 CR 10-9
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 5 CR 10-9

Схема подключений насосов Hydro MPC-F 5 CR 10-9
