Hydro MPC-F 5 CR 20-7

Заказать

Данные каталога Hydro MPC-F 5 CR 20-7

Наименование продукцииHYDRO MPC-F 5CR20-7
Производственный номер97520903
EAN номер5700317510944

Основные данные Hydro MPC-F 5 CR 20-7

Система с мин. расходом10.5 м3
Maкс. расход145 м3
Система с макс. расходом116 м3
Макс. гидростатический напор103 м
Рабочие колеса основного насоса7
Макс. рабочее давление16 бар
Основной тип насосаCR20-7
Номер основн.насоса96500513
Количество насосов5
Положение клапананапорная сторона

Изображение Hydro MPC-F 5 CR 20-7

Изображение насосов Hydro MPC-F 5 CR 20-7
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

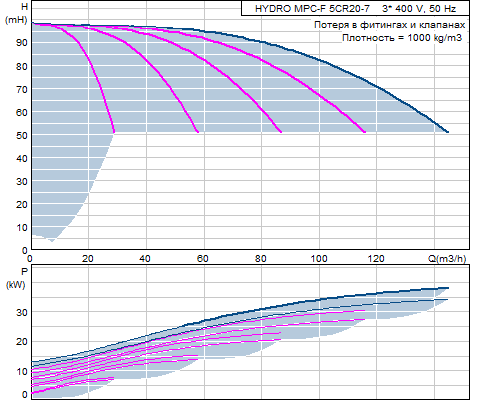

Кривая характеристики Hydro MPC-F 5 CR 20-7

Кривая характеристики насосов Hydro MPC-F 5 CR 20-7

Жидкость Hydro MPC-F 5 CR 20-7

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-F 5 CR 20-7

Мощность (Р2) основного насоса7.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапуск/соединение треугольник
Номин. ток системы76 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x25 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-F 5 CR 20-7

Макс. рабочее давление16 бар
Макс. давление на входе5.7 бар
Стандартный фланецDIN
Вход насосаDN150
Выход насосаDN150
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-F 5 CR 20-7

Тип управленияF
Пульт управленияCU 351

Резервуар Hydro MPC-F 5 CR 20-7

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-F 5 CR 20-7

Базисный продуктY
Нетто вес728 кг
Полный вес768 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307054
Конфигурационный файл Hydro MPC96307209

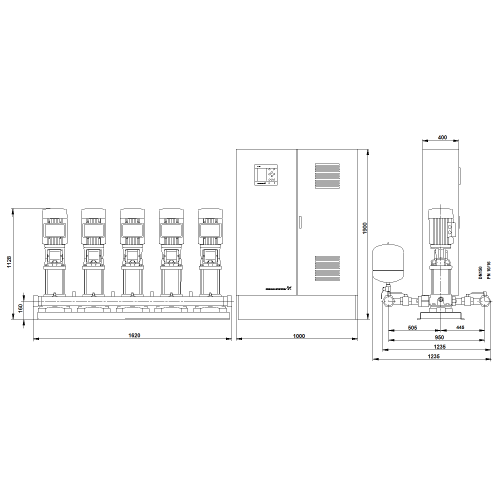

Габаритный чертеж Hydro MPC-F 5 CR 20-7

Габаритный чертеж насосов Hydro MPC-F 5 CR 20-7
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 5 CR 20-7

Схема подключений насосов Hydro MPC-F 5 CR 20-7
