Hydro MPC-F 6 CR 90-4

Заказать

Данные каталога Hydro MPC-F 6 CR 90-4

Наименование продукцииHYDRO MPC-F 6CR90-4
Производственный номер97520993
EAN номер5700317511842

Основные данные Hydro MPC-F 6 CR 90-4

Система с мин. расходом45 м3
Maкс. расход720 м3
Система с макс. расходом600 м3
Макс. гидростатический напор137 м
Рабочие колеса основного насоса4
Макс. рабочее давление16 бар
Основной тип насосаCR90-4
Номер основн.насоса96124081
Количество насосов6
Положение клапананапорная сторона

Изображение Hydro MPC-F 6 CR 90-4

Изображение насосов Hydro MPC-F 6 CR 90-4
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

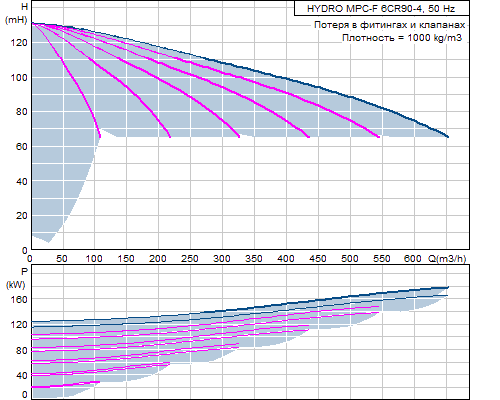

Кривая характеристики Hydro MPC-F 6 CR 90-4

Кривая характеристики насосов Hydro MPC-F 6 CR 90-4

Жидкость Hydro MPC-F 6 CR 90-4

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-F 6 CR 90-4

Мощность (Р2) основного насоса30 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапуск/соединение треугольник
Номин. ток системы316 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x240 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-F 6 CR 90-4

Макс. рабочее давление16 бар
Макс. давление на входе2.3 бар
Стандартный фланецDIN
Вход насосаDN250
Выход насосаDN250
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-F 6 CR 90-4

Тип управленияF
Пульт управленияCU 351

Резервуар Hydro MPC-F 6 CR 90-4

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-F 6 CR 90-4

Базисный продуктY
Нетто вес2660 кг
Полный вес2700 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307055
Конфигурационный файл Hydro MPC96307209

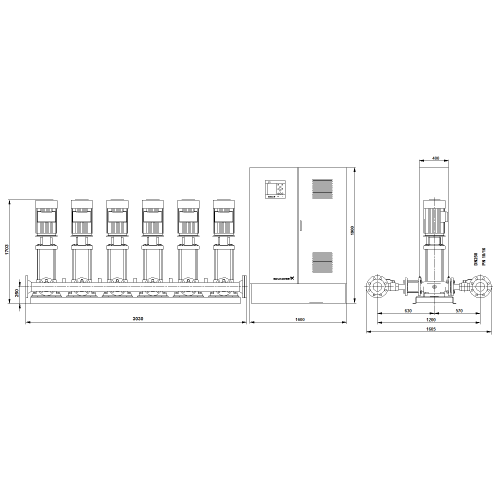

Габаритный чертеж Hydro MPC-F 6 CR 90-4

Габаритный чертеж насосов Hydro MPC-F 6 CR 90-4
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 6 CR 90-4

Схема подключений насосов Hydro MPC-F 6 CR 90-4
