Hydro MPC-S 2 CR 5-4

Заказать

Данные каталога Hydro MPC-S 2 CR 5-4

Наименование продукцииHYDRO MPC-S 2 CR 5-4
Производственный номер95044692
EAN номер5700835444929

Основные данные Hydro MPC-S 2 CR 5-4

Система с мин. расходом2.5 м3
Maкс. расход17 м3
Система с макс. расходом17 м3
Макс. гидростатический напор26.6 м
Рабочие колеса основного насоса4
Макс. рабочее давление16 бар
Основной тип насосаCR5-4
Номер основн.насоса96516977
Количество насосов2
Положение клапананапорная сторона

Изображение Hydro MPC-S 2 CR 5-4

Изображение насосов Hydro MPC-S 2 CR 5-4
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

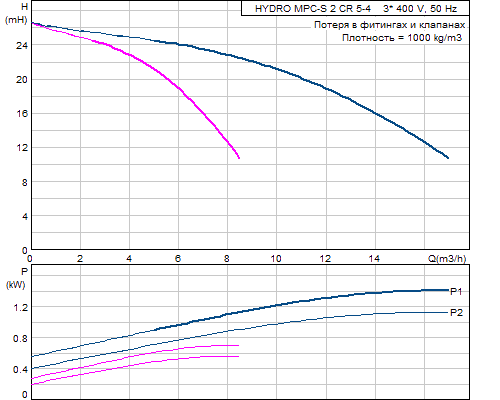

Кривая характеристики Hydro MPC-S 2 CR 5-4

Кривая характеристики насосов Hydro MPC-S 2 CR 5-4

Жидкость Hydro MPC-S 2 CR 5-4

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-S 2 CR 5-4

Мощность (Р2) основного насоса0.55 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапрямой пуск
Номин. ток системы2.9 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x1,5..2,5 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-S 2 CR 5-4

Макс. рабочее давление16 бар
Макс. давление на входе10 бар
Вход насосаR 2
Выход насосаR 2
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-S 2 CR 5-4

Тип управленияS
Пульт управленияCU 351

Резервуар Hydro MPC-S 2 CR 5-4

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-S 2 CR 5-4

Базисный продуктY
Нетто вес117 кг
Полный вес157 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307057
Конфигурационный файл Hydro MPC96307209

Габаритный чертеж Hydro MPC-S 2 CR 5-4

Габаритный чертеж насосов Hydro MPC-S 2 CR 5-4
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 2 CR 5-4

Схема подключений насосов Hydro MPC-S 2 CR 5-4
