Hydro MPC-S 2 CR 10-14

Заказать

Данные каталога Hydro MPC-S 2 CR 10-14

Наименование продукцииHYDRO MPC-S 2 CR 10-14
Производственный номер95044732
EAN номер5700835451200

Основные данные Hydro MPC-S 2 CR 10-14

Система с мин. расходом5 м3
Maкс. расход26 м3
Система с макс. расходом30 м3
Макс. гидростатический напор143 м
Рабочие колеса основного насоса14
Макс. рабочее давление16 бар
Основной тип насосаCR10-14
Номер основн.насоса96501234
Количество насосов2
Положение клапананапорная сторона

Изображение Hydro MPC-S 2 CR 10-14

Изображение насосов Hydro MPC-S 2 CR 10-14
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

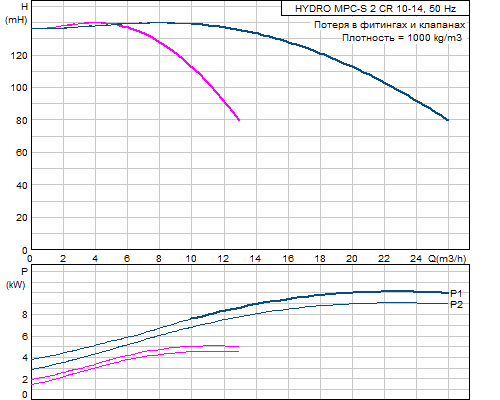

Кривая характеристики Hydro MPC-S 2 CR 10-14

Кривая характеристики насосов Hydro MPC-S 2 CR 10-14

Жидкость Hydro MPC-S 2 CR 10-14

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-S 2 CR 10-14

Мощность (Р2) основного насоса5.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапуск/соединение треугольник
Номин. ток системы22 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x4..6 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-S 2 CR 10-14

Макс. рабочее давление16 бар
Макс. давление на входе1.7 бар
Вход насосаR 2 1/2
Выход насосаR 2 1/2
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-S 2 CR 10-14

Тип управленияS
Пульт управленияCU 351

Резервуар Hydro MPC-S 2 CR 10-14

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-S 2 CR 10-14

Базисный продуктY
Нетто вес230 кг
Полный вес270 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307057
Конфигурационный файл Hydro MPC96307209

Габаритный чертеж Hydro MPC-S 2 CR 10-14

Габаритный чертеж насосов Hydro MPC-S 2 CR 10-14
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 2 CR 10-14

Схема подключений насосов Hydro MPC-S 2 CR 10-14
