Hydro MPC-S 2 CR 15-2

Заказать

Данные каталога Hydro MPC-S 2 CR 15-2

Наименование продукцииHYDRO MPC-S 2 CR 15-2
Производственный номер95044757
EAN номер5700835458759

Основные данные Hydro MPC-S 2 CR 15-2

Система с мин. расходом8.5 м3
Maкс. расход47 м3
Система с макс. расходом50 м3
Макс. гидростатический напор28.7 м
Рабочие колеса основного насоса2
Макс. рабочее давление16 бар
Основной тип насосаCR15-02
Номер основн.насоса96501893
Количество насосов2
Положение клапананапорная сторона

Изображение Hydro MPC-S 2 CR 15-2

Изображение насосов Hydro MPC-S 2 CR 15-2
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

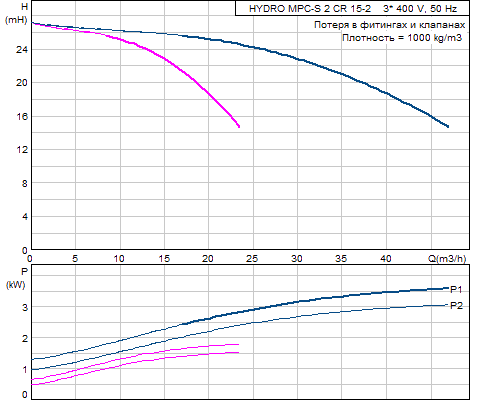

Кривая характеристики Hydro MPC-S 2 CR 15-2

Кривая характеристики насосов Hydro MPC-S 2 CR 15-2

Жидкость Hydro MPC-S 2 CR 15-2

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-S 2 CR 15-2

Мощность (Р2) основного насоса2.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапрямой пуск
Номин. ток системы9.5 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x1,5..2,5 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-S 2 CR 15-2

Макс. рабочее давление16 бар
Макс. давление на входе8 бар
Стандартный фланецDIN
Вход насосаDN80
Выход насосаDN80
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-S 2 CR 15-2

Тип управленияS
Пульт управленияCU 351

Резервуар Hydro MPC-S 2 CR 15-2

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-S 2 CR 15-2

Базисный продуктY
Нетто вес200 кг
Полный вес240 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307057
Конфигурационный файл Hydro MPC96307209

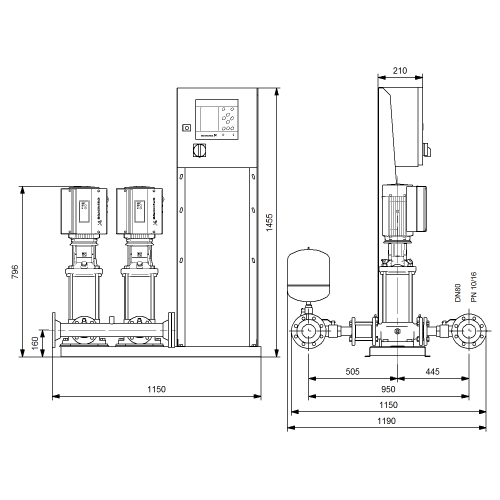

Габаритный чертеж Hydro MPC-S 2 CR 15-2

Габаритный чертеж насосов Hydro MPC-S 2 CR 15-2
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 2 CR 15-2

Схема подключений насосов Hydro MPC-S 2 CR 15-2
