Hydro MPC-S 2 CR 15-10

Заказать

Данные каталога Hydro MPC-S 2 CR 15-10

Наименование продукцииHYDRO MPC-S 2 CR 15-10
Производственный номер95044762
EAN номер5700835458988

Основные данные Hydro MPC-S 2 CR 15-10

Система с мин. расходом8.5 м3
Maкс. расход47 м3
Система с макс. расходом50 м3
Макс. гидростатический напор141 м
Рабочие колеса основного насоса10
Макс. рабочее давление16 бар
Основной тип насосаCR15-10
Номер основн.насоса96501901
Количество насосов2
Положение клапананапорная сторона

Изображение Hydro MPC-S 2 CR 15-10

Изображение насосов Hydro MPC-S 2 CR 15-10
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

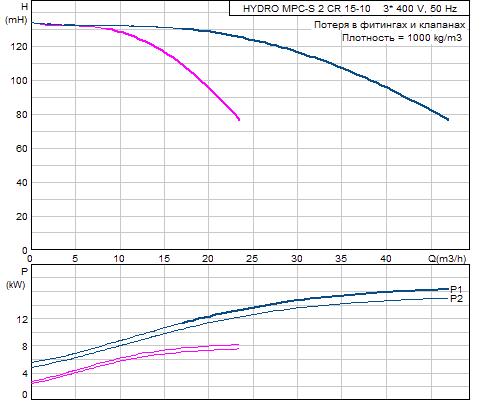

Кривая характеристики Hydro MPC-S 2 CR 15-10

Кривая характеристики насосов Hydro MPC-S 2 CR 15-10

Жидкость Hydro MPC-S 2 CR 15-10

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-S 2 CR 15-10

Мощность (Р2) основного насоса11 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапуск/соединение треугольник
Номин. ток системы43 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x10..16 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-S 2 CR 15-10

Макс. рабочее давление16 бар
Макс. давление на входе1.9 бар
Стандартный фланецDIN
Вход насосаDN80
Выход насосаDN80
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-S 2 CR 15-10

Тип управленияS
Пульт управленияCU 351

Резервуар Hydro MPC-S 2 CR 15-10

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-S 2 CR 15-10

Базисный продуктY
Нетто вес392 кг
Полный вес432 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307057
Конфигурационный файл Hydro MPC96307209

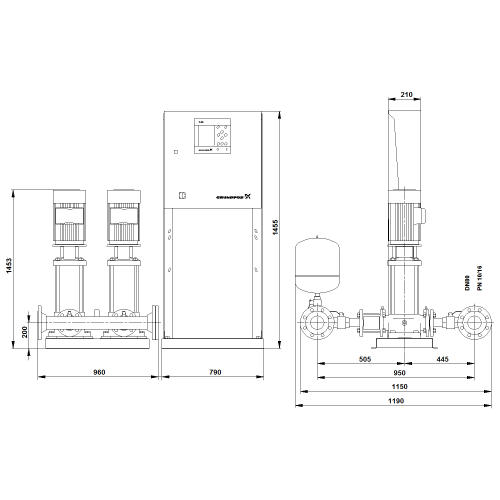

Габаритный чертеж Hydro MPC-S 2 CR 15-10

Габаритный чертеж насосов Hydro MPC-S 2 CR 15-10
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 2 CR 15-10

Схема подключений насосов Hydro MPC-S 2 CR 15-10
