Hydro MPC-S 2 CR 45-2-2

Заказать

Данные каталога Hydro MPC-S 2 CR 45-2-2

Наименование продукцииHYDRO MPC-S 2 CR 45-2-2
Производственный номер95044848
EAN номер5700835481849

Основные данные Hydro MPC-S 2 CR 45-2-2

Система с мин. расходом22 м3
Maкс. расход116 м3
Система с макс. расходом116 м3
Макс. гидростатический напор41.4 м
Рабочие колеса основного насоса2
Макс. рабочее давление16 бар
Основной тип насосаCR45-2-2
Номер основн.насоса96122798
Количество насосов2
Положение клапананапорная сторона

Изображение Hydro MPC-S 2 CR 45-2-2

Изображение насосов Hydro MPC-S 2 CR 45-2-2
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

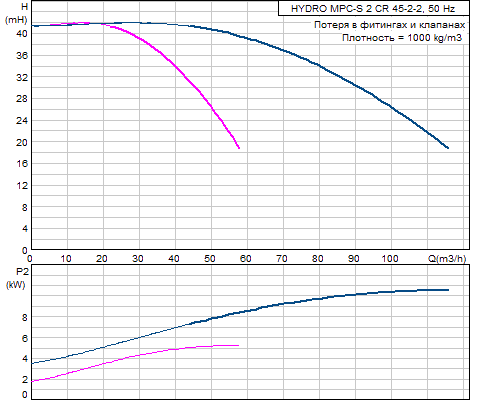

Кривая характеристики Hydro MPC-S 2 CR 45-2-2

Кривая характеристики насосов Hydro MPC-S 2 CR 45-2-2

Жидкость Hydro MPC-S 2 CR 45-2-2

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-S 2 CR 45-2-2

Мощность (Р2) основного насоса5.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапуск/соединение треугольник
Номин. ток системы22 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x4..6 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-S 2 CR 45-2-2

Макс. рабочее давление16 бар
Макс. давление на входе4 бар
Стандартный фланецDIN
Вход насосаDN150
Выход насосаDN150
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-S 2 CR 45-2-2

Тип управленияS
Пульт управленияCU 351

Резервуар Hydro MPC-S 2 CR 45-2-2

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-S 2 CR 45-2-2

Базисный продуктY
Нетто вес371 кг
Полный вес411 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307057
Конфигурационный файл Hydro MPC96307209

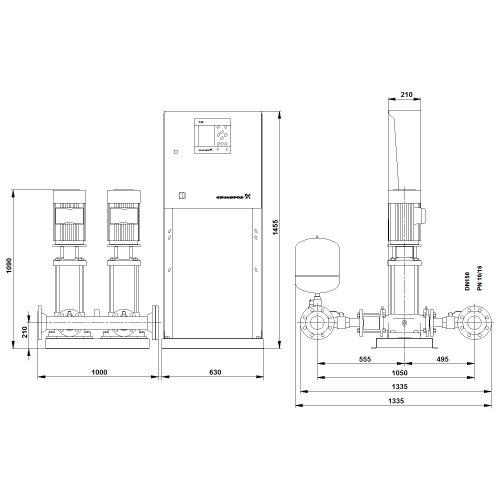

Габаритный чертеж Hydro MPC-S 2 CR 45-2-2

Габаритный чертеж насосов Hydro MPC-S 2 CR 45-2-2
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 2 CR 45-2-2

Схема подключений насосов Hydro MPC-S 2 CR 45-2-2
