Hydro MPC-S 3 CR 10-4

Заказать

Данные каталога Hydro MPC-S 3 CR 10-4

Наименование продукцииHYDRO MPC-S 3 CR 10-4
Производственный номер95044734
EAN номер5700835451330

Основные данные Hydro MPC-S 3 CR 10-4

Система с мин. расходом5 м3
Maкс. расход39 м3
Система с макс. расходом45 м3
Макс. гидростатический напор40.8 м
Рабочие колеса основного насоса4
Макс. рабочее давление16 бар
Основной тип насосаCR10-04
Номер основн.насоса96500982
Количество насосов3
Положение клапананапорная сторона

Изображение Hydro MPC-S 3 CR 10-4

Изображение насосов Hydro MPC-S 3 CR 10-4
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

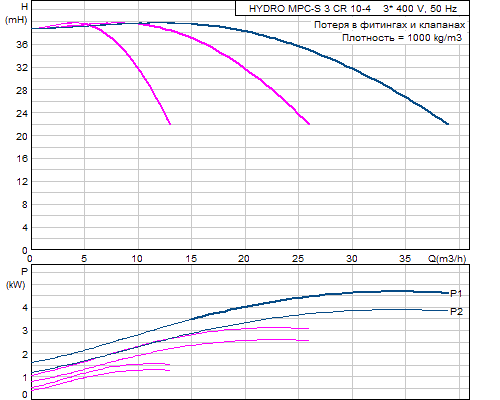

Кривая характеристики Hydro MPC-S 3 CR 10-4

Кривая характеристики насосов Hydro MPC-S 3 CR 10-4

Жидкость Hydro MPC-S 3 CR 10-4

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-S 3 CR 10-4

Мощность (Р2) основного насоса1.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапрямой пуск
Номин. ток системы10.2 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x1,5..2,5 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-S 3 CR 10-4

Макс. рабочее давление16 бар
Макс. давление на входе8 бар
Вход насосаR 2 1/2
Выход насосаR 2 1/2
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-S 3 CR 10-4

Тип управленияS
Пульт управленияCU 351

Резервуар Hydro MPC-S 3 CR 10-4

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-S 3 CR 10-4

Базисный продуктY
Нетто вес260 кг
Полный вес300 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307058
Конфигурационный файл Hydro MPC96307209

Габаритный чертеж Hydro MPC-S 3 CR 10-4

Габаритный чертеж насосов Hydro MPC-S 3 CR 10-4
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 3 CR 10-4

Схема подключений насосов Hydro MPC-S 3 CR 10-4
