Hydro MPC-S 4 CR 3-15

Заказать

Данные каталога Hydro MPC-S 4 CR 3-15

Наименование продукции	HYDRO MPC-S 4 CR 3-15
Производственный номер	95044677
EAN номер	5700835442512

Основные данные Hydro MPC-S 4 CR 3-15

Система с мин. расходом	1.2 м3/ч
Maкс. расход	18 м3/ч
Система с макс. расходом	18 м3/ч
Макс. гидростатический напор	98.2 м
Рабочие колеса основного насоса	15
Макс. рабочее давление	16 бар
Основной тип насоса	CR3-15
Номер основн.насоса	96516601
Количество насосов	4
Положение клапана	напорная сторона

Изображение Hydro MPC-S 4 CR 3-15

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

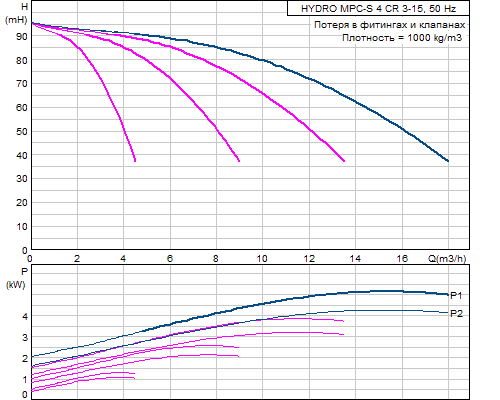

Кривая характеристики Hydro MPC-S 4 CR 3-15

Жидкость Hydro MPC-S 4 CR 3-15

Диапазон температур жидкости

5 .. 70 °C

Данные электрооборудования Hydro MPC-S 4 CR 3-15

Мощность (Р2) основного насоса	1.1 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса	3 x 400 V
Запуск основного насоса	прямой пуск
Номин. ток системы	10.4 A
Класс защиты (IEC 34-5)	IP54
Силовой кабель	L1,L2,L3,PE: 4x1,5..2,5 mm2
Подавление радиопомех	IEC/CISPR 11-1B

Монтаж Hydro MPC-S 4 CR 3-15

Макс. рабочее давление	16 бар
Макс. давление на входе	6.18 бар
Вход насоса	R 2 1/2
Выход насоса	R 2 1/2
Допустимое давление	PN 10/16

Устр-ва управл-ия Hydro MPC-S 4 CR 3-15

Тип управления	S
Пульт управления	CU 351

Резервуар Hydro MPC-S 4 CR 3-15

Объем напорного бака	25 л
Диафрагменный бак	да

Другое Hydro MPC-S 4 CR 3-15

Базисный продукт	Y
Нетто вес	246 кг
Полный вес	286 кг
Язык	RU
Типоряд	Русский
Конфигурационный файл Control MPC	96307059
Конфигурационный файл Hydro MPC	96307209

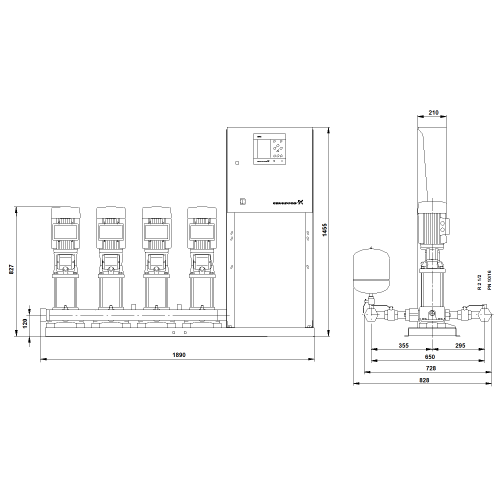

Габаритный чертеж Hydro MPC-S 4 CR 3-15

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 4 CR 3-15
