Hydro MPC-S 4 CR 10-12

Заказать

Данные каталога Hydro MPC-S 4 CR 10-12

Наименование продукцииHYDRO MPC-S 4 CR 10-12
Производственный номер95044743
EAN номер5700835451453

Основные данные Hydro MPC-S 4 CR 10-12

Система с мин. расходом5 м3
Maкс. расход52 м3
Система с макс. расходом60 м3
Макс. гидростатический напор122 м
Рабочие колеса основного насоса12
Макс. рабочее давление16 бар
Основной тип насосаCR10-12
Номер основн.насоса96501233
Количество насосов4
Положение клапананапорная сторона

Изображение Hydro MPC-S 4 CR 10-12

Изображение насосов Hydro MPC-S 4 CR 10-12
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

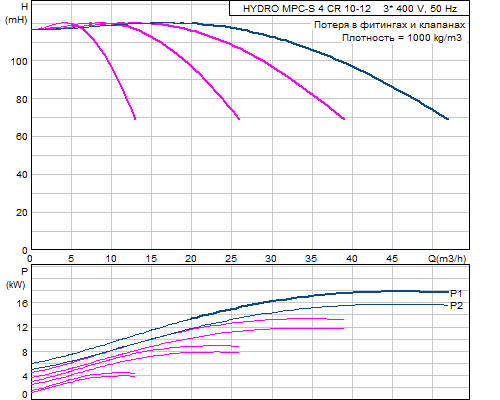

Кривая характеристики Hydro MPC-S 4 CR 10-12

Кривая характеристики насосов Hydro MPC-S 4 CR 10-12

Жидкость Hydro MPC-S 4 CR 10-12

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-S 4 CR 10-12

Мощность (Р2) основного насоса4 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапрямой пуск
Номин. ток системы32 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x6..10 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-S 4 CR 10-12

Макс. рабочее давление16 бар
Макс. давление на входе3.8 бар
Стандартный фланецDIN
Вход насосаDN80
Выход насосаDN80
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-S 4 CR 10-12

Тип управленияS
Пульт управленияCU 351

Резервуар Hydro MPC-S 4 CR 10-12

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-S 4 CR 10-12

Базисный продуктY
Нетто вес405 кг
Полный вес445 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307059
Конфигурационный файл Hydro MPC96307209

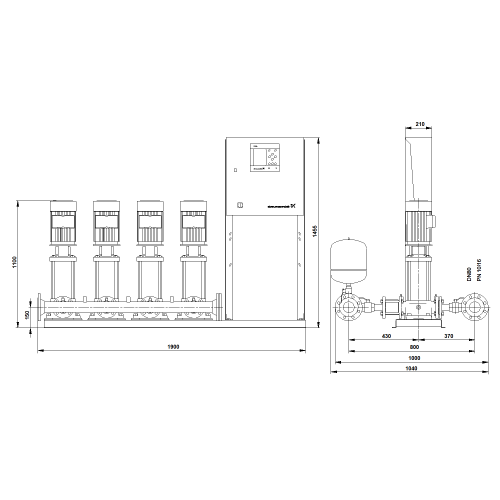

Габаритный чертеж Hydro MPC-S 4 CR 10-12

Габаритный чертеж насосов Hydro MPC-S 4 CR 10-12
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 4 CR 10-12

Схема подключений насосов Hydro MPC-S 4 CR 10-12
