Hydro MPC-S 5 CR 3-23

Заказать

Данные каталога Hydro MPC-S 5 CR 3-23

Наименование продукцииHYDRO MPC-S 5 CR 3-23
Производственный номер95044685
EAN номер5700835442826

Основные данные Hydro MPC-S 5 CR 3-23

Система с мин. расходом1.2 м3
Maкс. расход22.5 м3
Система с макс. расходом22.5 м3
Макс. гидростатический напор153 м
Рабочие колеса основного насоса23
Макс. рабочее давление16 бар
Основной тип насосаCR3-23
Номер основн.насоса96513344
Количество насосов5
Положение клапананапорная сторона

Изображение Hydro MPC-S 5 CR 3-23

Изображение насосов Hydro MPC-S 5 CR 3-23
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

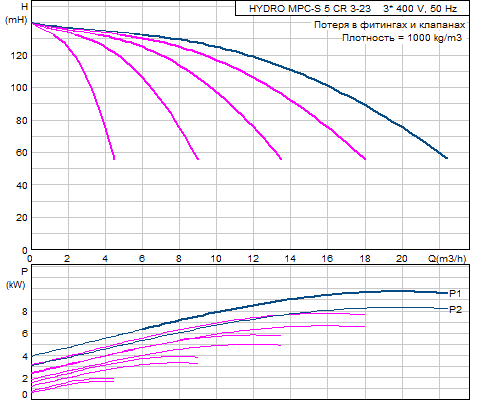

Кривая характеристики Hydro MPC-S 5 CR 3-23

Кривая характеристики насосов Hydro MPC-S 5 CR 3-23

Жидкость Hydro MPC-S 5 CR 3-23

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-S 5 CR 3-23

Мощность (Р2) основного насоса2.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапрямой пуск
Номин. ток системы24 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x4..6 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-S 5 CR 3-23

Макс. рабочее давление16 бар
Макс. давление на входе0.7 бар
Вход насосаR 2 1/2
Выход насосаR 2 1/2
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-S 5 CR 3-23

Тип управленияS
Пульт управленияCU 351

Резервуар Hydro MPC-S 5 CR 3-23

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-S 5 CR 3-23

Базисный продуктY
Нетто вес320 кг
Полный вес360 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307060
Конфигурационный файл Hydro MPC96307209

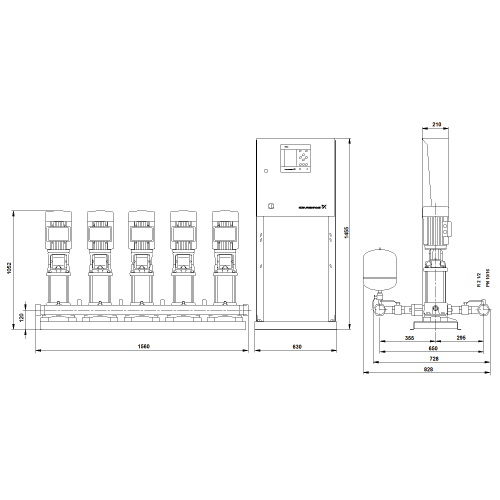

Габаритный чертеж Hydro MPC-S 5 CR 3-23

Габаритный чертеж насосов Hydro MPC-S 5 CR 3-23
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 5 CR 3-23

Схема подключений насосов Hydro MPC-S 5 CR 3-23
