Hydro MPC-S 5 CR 5-16

Заказать

Данные каталога Hydro MPC-S 5 CR 5-16

Наименование продукцииHYDRO MPC-S 5 CR 5-16
Производственный номер95044717
EAN номер5700835445971

Основные данные Hydro MPC-S 5 CR 5-16

Система с мин. расходом2.5 м3
Maкс. расход42.5 м3
Система с макс. расходом42.5 м3
Макс. гидростатический напор108 м
Рабочие колеса основного насоса16
Макс. рабочее давление16 бар
Основной тип насосаCR5-16
Номер основн.насоса96513368
Количество насосов5
Положение клапананапорная сторона

Изображение Hydro MPC-S 5 CR 5-16

Изображение насосов Hydro MPC-S 5 CR 5-16
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

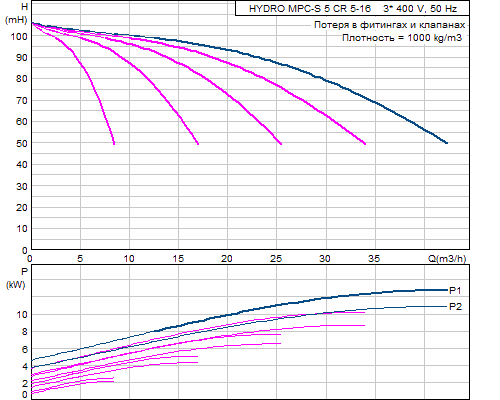

Кривая характеристики Hydro MPC-S 5 CR 5-16

Кривая характеристики насосов Hydro MPC-S 5 CR 5-16

Жидкость Hydro MPC-S 5 CR 5-16

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-S 5 CR 5-16

Мощность (Р2) основного насоса2.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапрямой пуск
Номин. ток системы24 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x4..6 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-S 5 CR 5-16

Макс. рабочее давление16 бар
Макс. давление на входе5.16 бар
Вход насосаR 2 1/2
Выход насосаR 2 1/2
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-S 5 CR 5-16

Тип управленияS
Пульт управленияCU 351

Резервуар Hydro MPC-S 5 CR 5-16

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-S 5 CR 5-16

Базисный продуктY
Нетто вес346 кг
Полный вес386 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307060
Конфигурационный файл Hydro MPC96307209

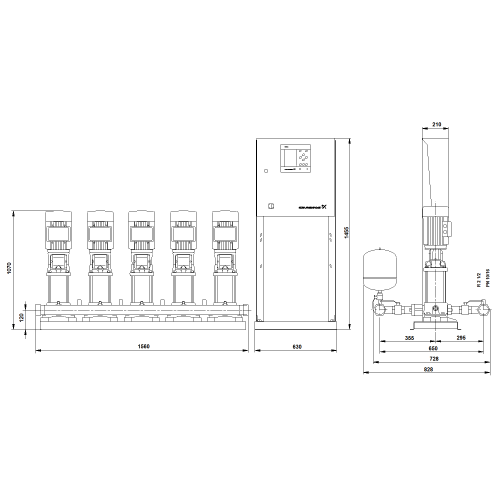

Габаритный чертеж Hydro MPC-S 5 CR 5-16

Габаритный чертеж насосов Hydro MPC-S 5 CR 5-16
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 5 CR 5-16

Схема подключений насосов Hydro MPC-S 5 CR 5-16
