Hydro MPC-S 5 CR 32-6

Заказать

Данные каталога Hydro MPC-S 5 CR 32-6

Наименование продукцииHYDRO MPC-S 5 CR 32-6
Производственный номер95044838
EAN номер5700835481283

Основные данные Hydro MPC-S 5 CR 32-6

Система с мин. расходом15 м3
Maкс. расход200 м3
Система с макс. расходом200 м3
Макс. гидростатический напор117 м
Рабочие колеса основного насоса6
Макс. рабочее давление16 бар
Основной тип насосаCR32-6
Номер основн.насоса96122017
Количество насосов5
Положение клапананапорная сторона

Изображение Hydro MPC-S 5 CR 32-6

Изображение насосов Hydro MPC-S 5 CR 32-6
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

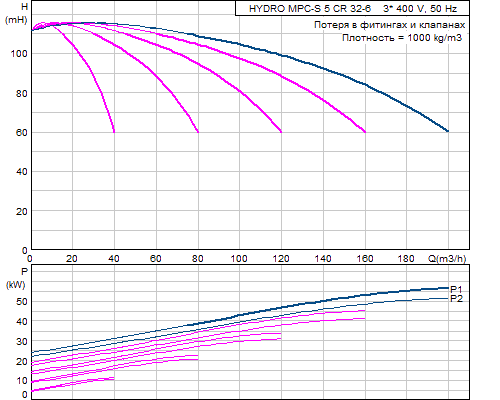

Кривая характеристики Hydro MPC-S 5 CR 32-6

Кривая характеристики насосов Hydro MPC-S 5 CR 32-6

Жидкость Hydro MPC-S 5 CR 32-6

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-S 5 CR 32-6

Мощность (Р2) основного насоса11 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапуск/соединение треугольник
Номин. ток системы107 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x35..50 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-S 5 CR 32-6

Макс. рабочее давление16 бар
Макс. давление на входе4.32 бар
Стандартный фланецDIN
Вход насосаDN150
Выход насосаDN150
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-S 5 CR 32-6

Тип управленияS
Пульт управленияCU 351

Резервуар Hydro MPC-S 5 CR 32-6

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-S 5 CR 32-6

Базисный продуктY
Нетто вес932 кг
Полный вес972 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307058
Конфигурационный файл Hydro MPC96307209

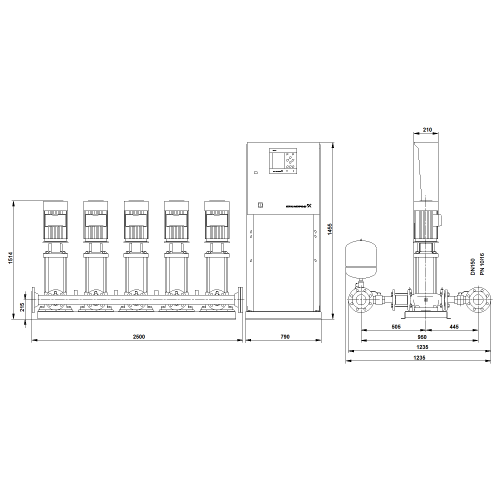

Габаритный чертеж Hydro MPC-S 5 CR 32-6

Габаритный чертеж насосов Hydro MPC-S 5 CR 32-6
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 5 CR 32-6

Схема подключений насосов Hydro MPC-S 5 CR 32-6
