Hydro MPC-S 6 CR 15-5

Заказать

Данные каталога Hydro MPC-S 6 CR 15-5

Наименование продукцииHYDRO MPC-S 6 CR 15-5
Производственный номер95044783
EAN номер5700835469632

Основные данные Hydro MPC-S 6 CR 15-5

Система с мин. расходом8.5 м3
Maкс. расход141 м3
Система с макс. расходом150 м3
Макс. гидростатический напор70.6 м
Рабочие колеса основного насоса5
Макс. рабочее давление16 бар
Основной тип насосаCR15-05
Номер основн.насоса96501896
Количество насосов6
Положение клапананапорная сторона

Изображение Hydro MPC-S 6 CR 15-5

Изображение насосов Hydro MPC-S 6 CR 15-5
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

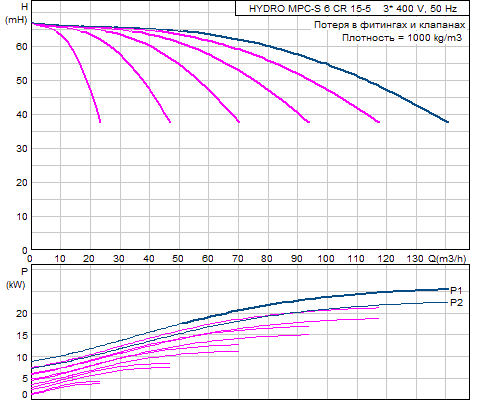

Кривая характеристики Hydro MPC-S 6 CR 15-5

Кривая характеристики насосов Hydro MPC-S 6 CR 15-5

Жидкость Hydro MPC-S 6 CR 15-5

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-S 6 CR 15-5

Мощность (Р2) основного насоса4 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапрямой пуск
Номин. ток системы48 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x10..16 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-S 6 CR 15-5

Макс. рабочее давление16 бар
Макс. давление на входе8.94 бар
Стандартный фланецDIN
Вход насосаDN150
Выход насосаDN150
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-S 6 CR 15-5

Тип управленияS
Пульт управленияCU 351

Резервуар Hydro MPC-S 6 CR 15-5

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-S 6 CR 15-5

Базисный продуктY
Нетто вес672 кг
Полный вес712 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307061
Конфигурационный файл Hydro MPC96307209

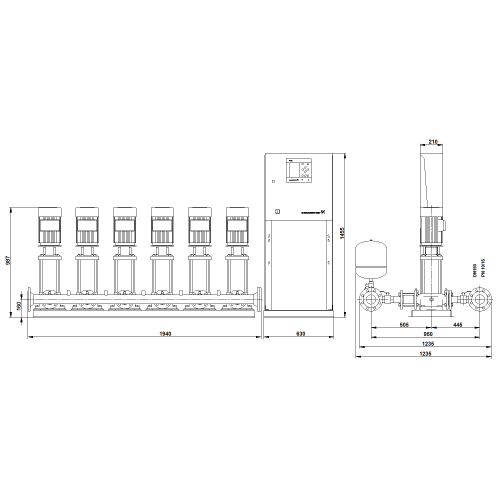

Габаритный чертеж Hydro MPC-S 6 CR 15-5

Габаритный чертеж насосов Hydro MPC-S 6 CR 15-5
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 6 CR 15-5

Схема подключений насосов Hydro MPC-S 6 CR 15-5
