Hydro MPC-S 6 CR 32-3

Заказать

Данные каталога Hydro MPC-S 6 CR 32-3

Наименование продукцииHYDRO MPC-S 6 CR 32-3
Производственный номер95044842
EAN номер5700835481351

Основные данные Hydro MPC-S 6 CR 32-3

Система с мин. расходом15 м3
Maкс. расход240 м3
Система с макс. расходом240 м3
Макс. гидростатический напор58.5 м
Рабочие колеса основного насоса3
Макс. рабочее давление16 бар
Основной тип насосаCR32-3
Номер основн.насоса96122011
Количество насосов6
Положение клапананапорная сторона

Изображение Hydro MPC-S 6 CR 32-3

Изображение насосов Hydro MPC-S 6 CR 32-3
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

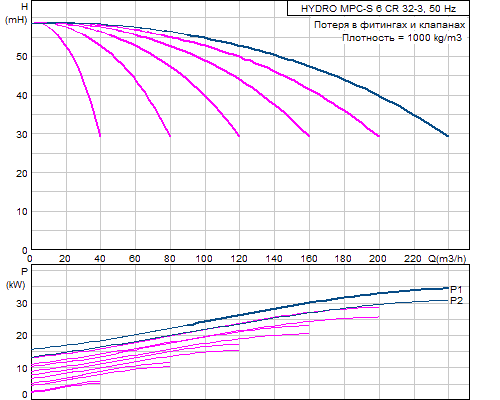

Кривая характеристики Hydro MPC-S 6 CR 32-3

Кривая характеристики насосов Hydro MPC-S 6 CR 32-3

Жидкость Hydro MPC-S 6 CR 32-3

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-S 6 CR 32-3

Мощность (Р2) основного насоса5.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапуск/соединение треугольник
Номин. ток системы67 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x25 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-S 6 CR 32-3

Макс. рабочее давление16 бар
Макс. давление на входе4 бар
Стандартный фланецDIN
Вход насосаDN150
Выход насосаDN150
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-S 6 CR 32-3

Тип управленияS
Пульт управленияCU 351

Резервуар Hydro MPC-S 6 CR 32-3

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-S 6 CR 32-3

Базисный продуктY
Нетто вес1020 кг
Полный вес1060 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307058
Конфигурационный файл Hydro MPC96307209

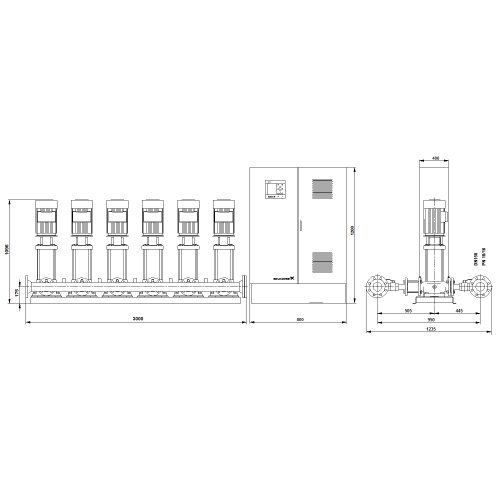

Габаритный чертеж Hydro MPC-S 6 CR 32-3

Габаритный чертеж насосов Hydro MPC-S 6 CR 32-3
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 6 CR 32-3

Схема подключений насосов Hydro MPC-S 6 CR 32-3
