JP 5 B-B-CVBP

Заказать

Данные каталога JP 5 B-B-CVBP

Наименование продукцииJP 5 B-B-CVBP
Производственный номер46711202
EAN номер5700390465278

Описание JP 5 B-B-CVBP

JP 5 B-B-CVBP Горизонтальный самовсасывающий насос.

Самовсасывающий одноступенчатый центробежный насос с горизонтальным всасывающим и радиальным напорным патрубками, стандартный однофазный двигатель оснащен защитой от перегрева.

Насос и электродвигатель имеют общую плиту-основание.

Механическое уплотнение вала графит/керамика.

Основные данные JP 5 B-B-CVBP

Макс. гидростатический напор43 м
Уплотнение валаCVBP
Макс. рабочее давление6 бар
Исполнение насосаB
МодельD
Эжекторный клапаннет

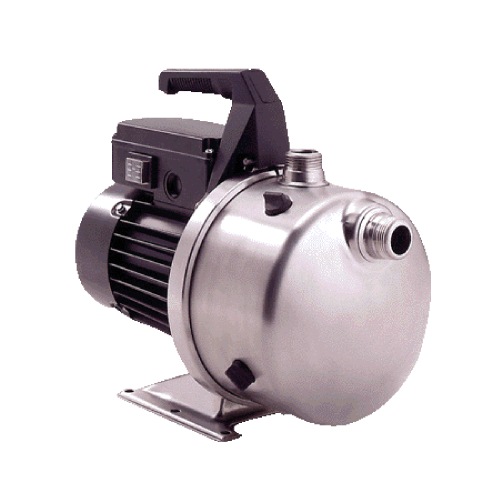

Изображение JP 5 B-B-CVBP

Изображение насосов JP 5 B-B-CVBP
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

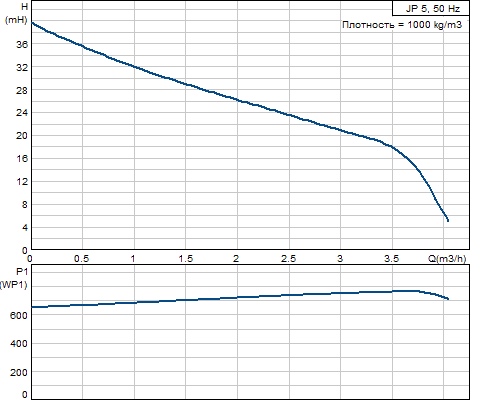

Кривая характеристики JP 5 B-B-CVBP

Кривая характеристики насосов JP 5 B-B-CVBP

Жидкость JP 5 B-B-CVBP

Диапазон температур жидкости0 .. 55 °C

Материалы JP 5 B-B-CVBP

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаB

Данные электрооборудования JP 5 B-B-CVBP

Подводимая мощность - P1775 Вт
Промышленная частота50 Hz
Номинальное напряжение1 x 220-230 V
Номинальный ток3.6 A
Размер конденсатора - работа8 мкФ/400 V
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)F
Тип кабельной вилкиSCHUKO
КабельY

Монтаж JP 5 B-B-CVBP

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление6 бар
Соединение трубG 1

Устр-ва управл-ия JP 5 B-B-CVBP

Прессконтрольбез блока управления
Выключательвкл/выкл выключателя встроенна

Другое JP 5 B-B-CVBP

Нетто вес9 кг
Полный вес9.9 кг
Объем упаковки0.026 м3

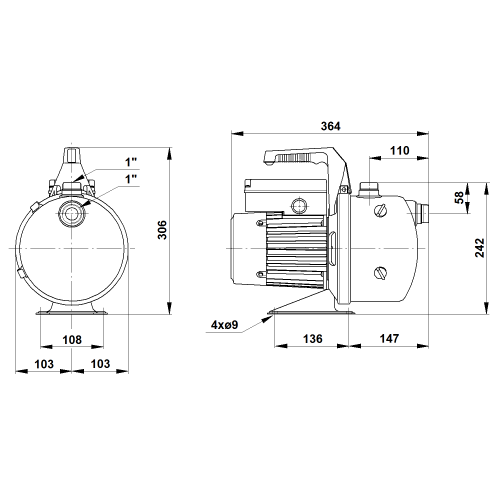

Габаритный чертеж JP 5 B-B-CVBP

Габаритный чертеж насосов JP 5 B-B-CVBP
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

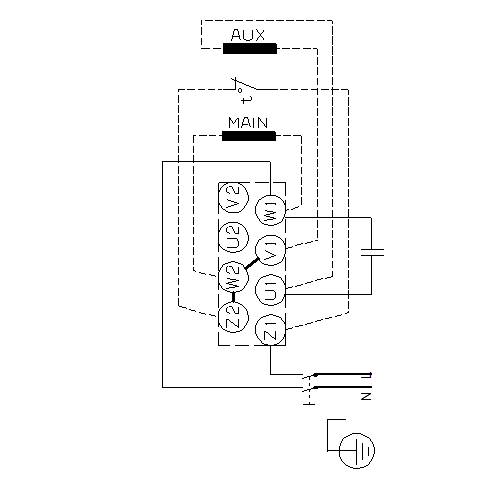

Схема подключений JP 5 B-B-CVBP

Схема подключений насосов JP 5 B-B-CVBP
