MAGNA3 50-180 F N

Заказать

Данные каталога MAGNA3 50-180 F N

Наименование продуктаMAGNA3 50-180 F N
Производственный номер97924360
EAN номер5710626494361

Описание MAGNA3 50-180 F N

MAGNA3 50-180 F N

MAGNA3 – Больше, чем насос Обладая непревзойденным КПД, широким диапазоном характеристик и встроенными средствами связи, функциональностью, MAGNA3 является идеальным решением для инженеров и специалистов, создающих высокоэффективные системы для зданий. Данный насос мастер класса от Grundfos будет прекрасно соответствовать применению и в системах отопления и охлаждения, что делает его очевидным выбором для практически любого объекта строительства – старого или нового.

MAGNA3 - насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без уплотнения вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Инновационный хомут всего с одним винтом позволяет легкое изменение положения головки насоса. MAGNA3 - насоса, которые не требует технического обслуживания и с очень низкими затратами полного срока эксплуатации.

Характеристики насоса следующие: • котроллер, встроенный в блок управления • панель управления с TFT-дисплеем на блоке управления • блок управления рассчитан на опциональные CIM-модули • встроенные датчик перепада давления и температуры • чугунный корпус насоса (в зависимости от модели) • кожух ротора из композиционного материала, армированного углеродным волокном • опорный диск подшипника и оболочка ротора из нержавеющей стали • кожух статора из алюминиевого сплава • силовая электроника с воздушным охлаждением MAGNA3 является однофазным насосом.

Характерные особенности: • AUTOADAPT (автоматическая поднастройка). • FLOWADAPT (поднастройка потока) и FLOWLIMIT (ограничение потока) (больше, чем функция насоса, так как уменьшает потребность в дроссельных клапанах насоса). • Пропорциональный контроль давления. • Постоянный контроль давления. • Постоянный контроль температуры. • Кривая постоянного режима работы. • Кривая максимального или минимального режима работы. • Автоматический ночной режим. • Не требуется никакая внешняя защита электродвигателя. • Изолирующие оболочки поставляются с насосами с одной головкой для систем обогрева. • Большой диапазон температур, когда температура жидкости и температура окружающей среды не зависят друг от друга.

Связь MAGNA3 обеспечивает связь по следующим интерфейсам: • беспроводной дистанционный общий выход Grundfos (Grundfos GO Remote) • связь по полевой шине через CIM-модули • цифровые входы • релейные выходы • аналоговый вход (больше, чем функция насоса – счетчик тепловой энергии)

Электродвигатель и электронный контроллер MAGNA3 включает в себя 4-полюсый, синхронный электродвигатель с постоянным магнитом (РМ-электродвигатель). Характеристиками данного типа двигателей является повышенный КПД по сравнению обычным асинхронным короткозамкнутым электродвигателем. Скорость насоса контролируется при помощи встроенного частотного преобразователя. Датчик перепада давления и температуры встроен в насос.

Основные данные MAGNA3 50-180 F N

Макс гидростатический напор180 дм
TF класс110
Данные на фирменной табличкеCE,VDE,PCT
МодельA

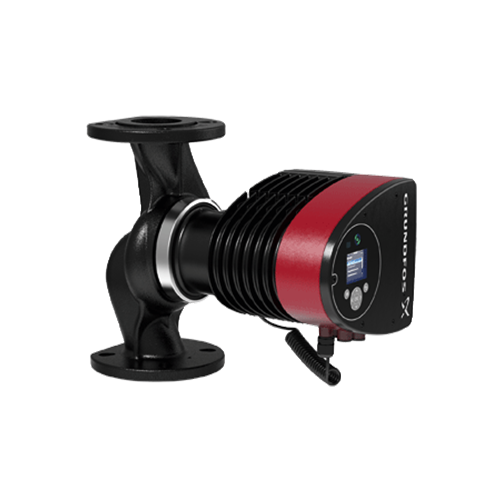

Изображение MAGNA3 50-180 F N

Изображение насосов MAGNA3 50-180 F N
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

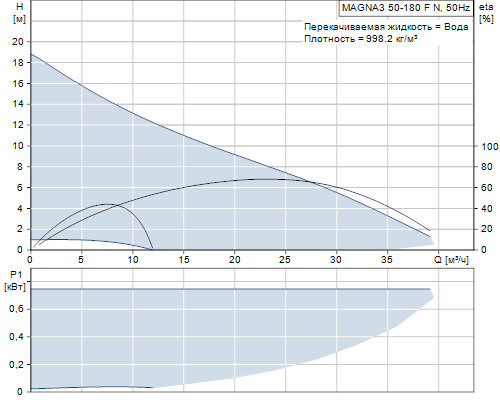

Кривая характеристики MAGNA3 50-180 F N

Кривая характеристики насосов MAGNA3 50-180 F N

Жидкость MAGNA3 50-180 F N

Рабочая жидкостьВода
Диапазон температур жидкости-10 .. 110 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы MAGNA3 50-180 F N

Корпус насосаНержавеющая сталь
EN 1.4308
ASTM 351 CF8
Рабочее колесоPES 30%GF

Данные электрооборудования MAGNA3 50-180 F N

Потребл.мощн.-P123 .. 762 Вт
Максимальное потребление тока0.24 .. 3.35 A
Промышленная частота50 Hz
Номинальное напряжение1 x 230 V
Класс защиты (IEC 34-5)X4D
Класс изоляции (IEC 85)F

Монтаж MAGNA3 50-180 F N

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 50
Допустимое давлениеPN6/10
Монтажная длина280 мм

Другое MAGNA3 50-180 F N

МаркировкаGrundfos Blueflux
Класс электропотребления (EEI)0.17
Нетто вес19.8 кг
Полный вес22 кг
Объем упаковки0.046 м3

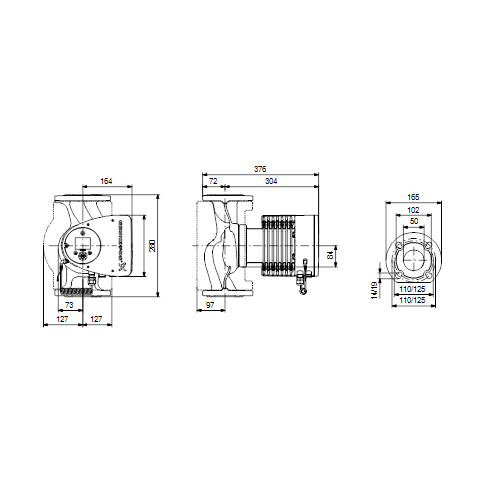

Габаритный чертеж MAGNA3 50-180 F N

Габаритный чертеж насосов MAGNA3 50-180 F N
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

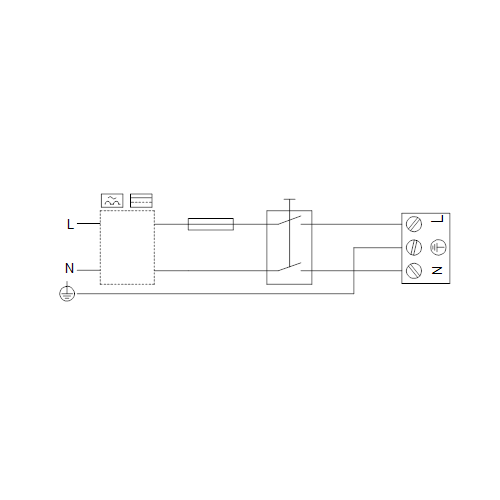

Схема подключений MAGNA3 50-180 F N

Схема подключений насосов MAGNA3 50-180 F N
