MAGNA3 D 50-60 F

Заказать

Данные каталога MAGNA3 D 50-60 F

Наименование продукцииMAGNA3 D 50-60 F
Производственный номер97924476
EAN номер5710626495542

Описание MAGNA3 D 50-60 F

MAGNA3 D 50-60 F

MAGNA3 – Больше, чем насос Обладая непревзойденным КПД, широким диапазоном характеристик и встроенными средствами связи, функциональностью, MAGNA3 является идеальным решением для инженеров и специалистов, создающих высокоэффективные системы для зданий. Данный насос мастер класса от Grundfos будет прекрасно соответствовать применению и в системах отопления и охлаждения, что делает его очевидным выбором для практически любого объекта строительства – старого или нового.

MAGNA3 - насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без уплотнения вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Инновационный хомут всего с одним винтом позволяет легкое изменение положения головки насоса. MAGNA3 - насоса, которые не требует технического обслуживания и с очень низкими затратами полного срока эксплуатации.

Характеристики насоса следующие: • котроллер, встроенный в блок управления • панель управления с TFT-дисплеем на блоке управления • блок управления рассчитан на опциональные CIM-модули • встроенные датчик перепада давления и температуры • чугунный корпус насоса (в зависимости от модели) • кожух ротора из композиционного материала, армированного углеродным волокном • опорный диск подшипника и оболочка ротора из нержавеющей стали • кожух статора из алюминиевого сплава • силовая электроника с воздушным охлаждением MAGNA3 является однофазным насосом.

Характерные особенности: • AUTOADAPT (автоматическая поднастройка). • FLOWADAPT (поднастройка потока) и FLOWLIMIT (ограничение потока) (больше, чем функция насоса, так как уменьшает потребность в дроссельных клапанах насоса). • Пропорциональный контроль давления. • Постоянный контроль давления. • Постоянный контроль температуры. • Кривая постоянного режима работы. • Кривая максимального или минимального режима работы. • Автоматический ночной режим. • Не требуется никакая внешняя защита электродвигателя. • Изолирующие оболочки поставляются с насосами с одной головкой для систем обогрева. • Большой диапазон температур, когда температура жидкости и температура окружающей среды не зависят друг от друга.

Связь MAGNA3 обеспечивает связь по следующим интерфейсам: • беспроводной дистанционный общий выход Grundfos (Grundfos GO Remote) • связь по полевой шине через CIM-модули • цифровые входы • релейные выходы • аналоговый вход (больше, чем функция насоса – счетчик тепловой энергии)

Электродвигатель и электронный контроллер MAGNA3 включает в себя 4-полюсый, синхронный электродвигатель с постоянным магнитом (РМ-электродвигатель). Характеристиками данного типа двигателей является повышенный КПД по сравнению обычным асинхронным короткозамкнутым электродвигателем. Скорость насоса контролируется при помощи встроенного частотного преобразователя. Датчик перепада давления и температуры встроен в насос.

Основные данные MAGNA3 D 50-60 F

Макс гидростатический напор60 дм
TF класс110
Данные на фирменной табличкеCE,VDE,PCT
МодельA

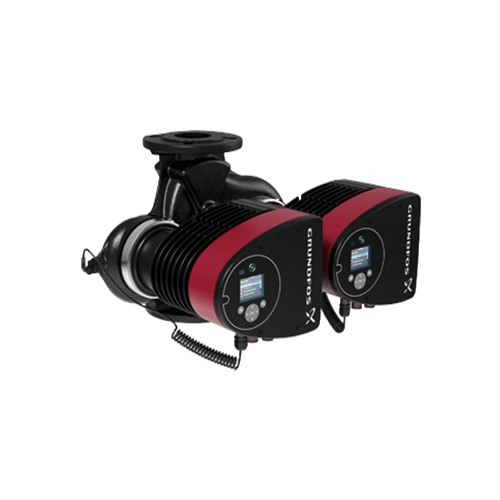

Изображение MAGNA3 D 50-60 F

Изображение насосов MAGNA3 D 50-60 F
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

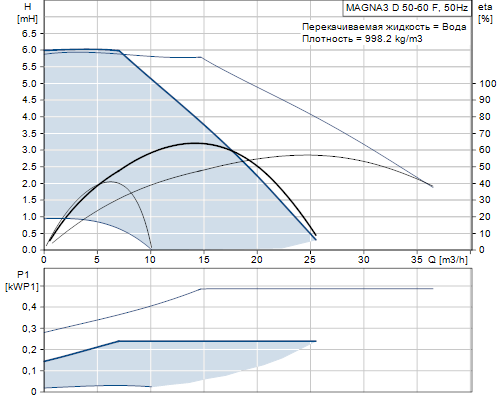

Кривая характеристики MAGNA3 D 50-60 F

Кривая характеристики насосов MAGNA3 D 50-60 F

Жидкость MAGNA3 D 50-60 F

Рабочая жидкостьВода
Диапазон температур жидкости-10 .. 110 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы MAGNA3 D 50-60 F

Корпус насосаЧугун
EN-GJL-250
ASTM A48-250B
Рабочее колесоPES 30%GF

Данные электрооборудования MAGNA3 D 50-60 F

Потребл.мощн.-P120 .. 244 Вт
Максимальное потребление тока0.21 .. 1.11 A
Промышленная частота50 Hz
Номинальное напряжение1 x 230 V
Класс защиты (IEC 34-5)X4D
Класс изоляции (IEC 85)F

Монтаж MAGNA3 D 50-60 F

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 50
Допустимое давлениеPN6/10
Монтажная длина240 мм

Другое MAGNA3 D 50-60 F

МаркировкаGrundfos Blueflux
Класс электропотребления (EEI)0.19
Нетто вес34.1 кг
Полный вес41.7 кг
Объем упаковки0.132 м3

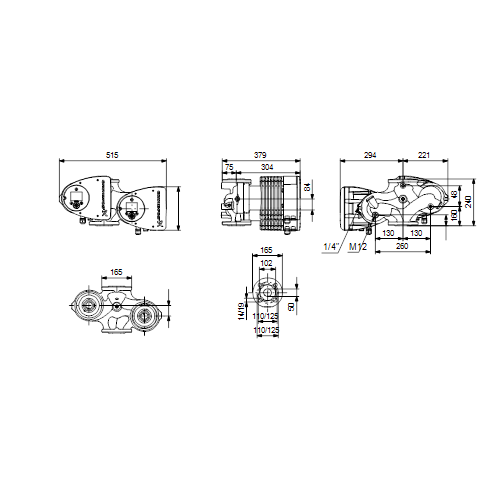

Габаритный чертеж MAGNA3 D 50-60 F

Габаритный чертеж насосов MAGNA3 D 50-60 F
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

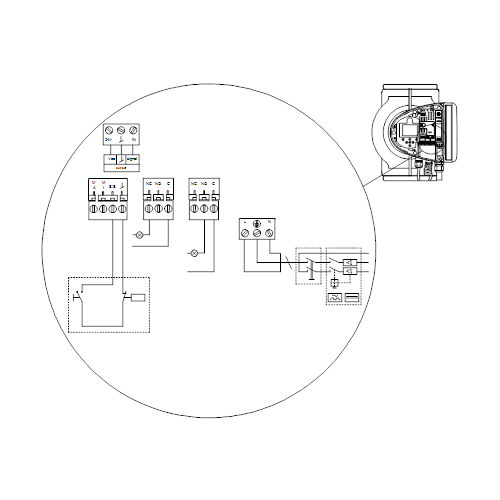

Схема подключений MAGNA3 D 50-60 F

Схема подключений насосов MAGNA3 D 50-60 F
